准备好领略二次压降负载测试仪直流高压发生器按需定制产品的风采了吗?我们为您准备的视频将带您走进产品的世界,让您感受它的独特之处。

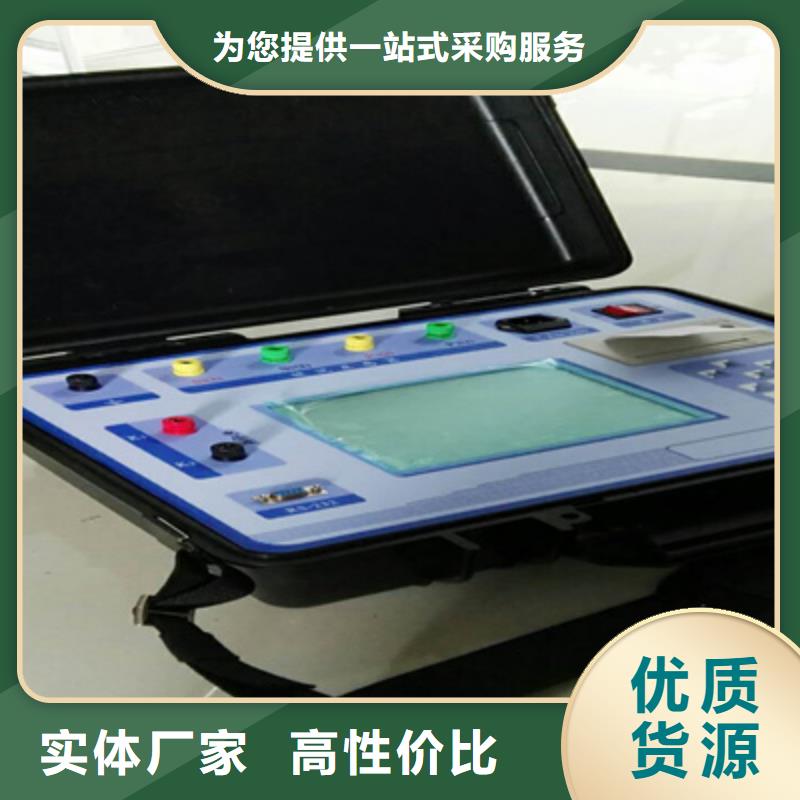

以下是:二次压降负载测试仪直流高压发生器按需定制的图文介绍

天正华意电气设备(扬州市分公司)是一家结集 工频交流耐压试验装置销售、服务于一体的国内知名企业。我公司技术力量雄厚,生产设备精良,检测手段齐全,质量管理严谨,我公司将以z u i可靠的产品质量、z u i优惠的产品价位、z u i完善的售后服务,z u i良好的商业信誉来赢得您对我们的信任和支持。我们竭诚欢迎新老客商莅临我公司实地考察、参观指导!让我们精诚合作,携手同心,互惠互利,共创新的辉煌!




二次压降负载测试仪波形显示界面如图十五所示:在此屏中可显示出当前各个被测模拟量的实际波形,波形实时刷新,能直观的反映出被测信号的失真情况(是否畸变、是否截顶),本屏中显示当前显示为Ua、Ia的波形 , 用【↑↓】键来切换不同的显示通道;可切换为B相电压、电流的波形,C相电压、电流的波形,A、B、C三相所有的电压的波形,A、B、C三相所有的电流的波形,A、B、C三相所有的电压和电流的波形;可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示:此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况,还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道(可通过←、→键来改变所选通道),1%-10%为各谐波分量百分比(当所有次数的谐波含量都小于10%时进行放大显示,即以10%做为满刻度;当有一项以上的谐波含量大于10%时,正常显示,即以做为满刻度),05-30指示的是谐波的次数,右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波(基波)。




二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标,分别表示SD卡状态,以及电池电量状态。时间指示:图2中界面右上部为时间显示区域,表示当前的时间。功能键提示图2界面的底部是功能键提示区域,指示代表F1,F2,F3,F4这四个按键的功能,如果某个按键对应的区域为空,则表示,该按键在本界面不起作用。如本界面下,F1键表示返回主界面,F2键表示页面停止刷新,F3键表示当前处在基波幅值测量状态,F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域,在该区域显示测量结果,更改参数设置等操作。状态图标说明SD卡状态说明:表示未检测到SD卡,表示检测到SD卡。 电池电量状态说明:,,,,分别表示电池电量由低到高。如果当前处在充电状态,则快速依次显示,,,。7、按键使用说明仪表共有11个按键,分别为F1,F2,F3,F4四个功能键, MENU键,ENTER键和↑,↓,←,→四个方向键,键电源开关键。下面分别说明:F1,F2,F3,F4功能键:四个功能键的定义在每个界面下可能不一样,具体的定义在液晶屏对应的区域有文字提示。MENU键:该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态,触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键:该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑,↓,←,→方向键:分别为上/下/左/右四个方向键,这些键用来改变选项,参数设置值和翻页等,这些键的使用请参考各功能使用说明中具体说明。键电源开关键:该键为仪表电源控制键。在关机状态下,用户长按大约3秒钟,仪表会上电开机。在开机状态下,用户长按该键大约3秒钟,仪表会断电关机。



二次压降负载测试仪慎重保证本公司生产的产品,在发货之日起六个月内,如产品出现缺陷,实行包换。两年内如产品出现缺陷,实行免费维修。两年以上如产品出现缺陷,实行有偿终身维修。注意事项请阅读下列注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险,本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修与操作。?作为措施,该仪器配有保护接地端子,试验前应将装置侧面的接地端子可靠接地。?防止跌落:勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。?使用适当的电源线:应使用220VAC、50/60Hz、承受电流10A及以上的电源线。?保证良好散热:仪器侧面的风扇、通风孔为通风散热而设,请勿堵塞。?防止短路:不要让任何异物掉入机箱内,以免发生短路。?正确地连接和断开:当设备在测试时,请勿连接或断开测试导线。?请勿在无仪器盖板时操作:如盖板或面板已卸下,请勿操作本产品。?使用适当的保险丝:本设备使用12A保险丝。?避免接触裸露电路和带电金属:产品有电时,请勿触摸裸露的接点和部位。?在有可疑的故障时,请勿操作:如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。?操作环境:请勿在潮湿环境、易爆环境中操作。?本仪器是精密电子仪器,请在室外使用时注意防止烈日暴晒等高温环境,注意做好遮挡烈日及通风工作,以防仪器过热或导致测量精度下降。?产品运输:运输时请在仪器外面铺垫海绵等缓冲保护物,以免振动颠簸损坏仪器或降低仪器精度。
