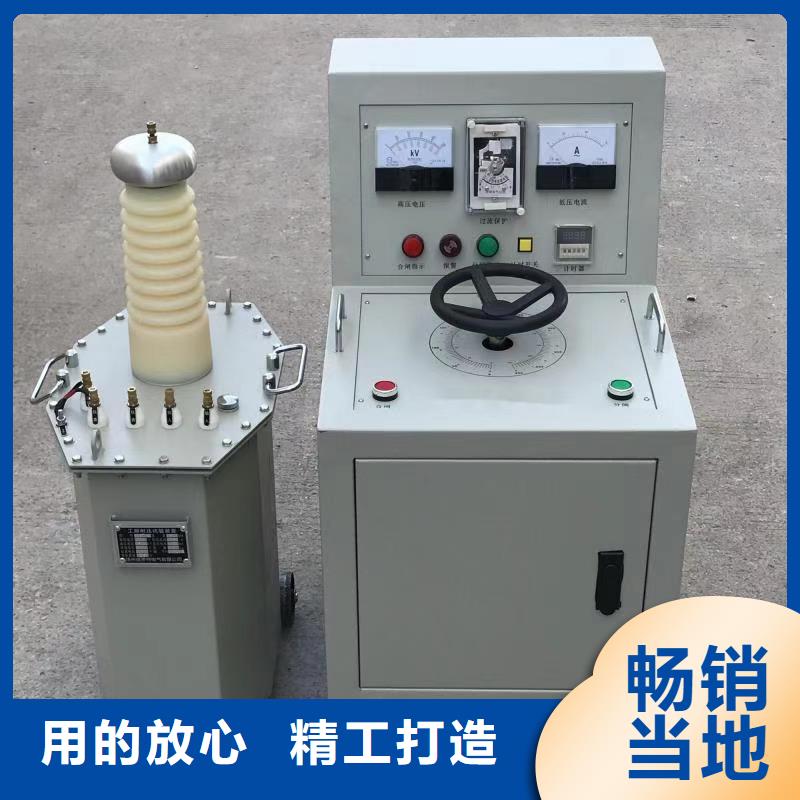

变压器测试台【便携式故障录波仪】厂家销售

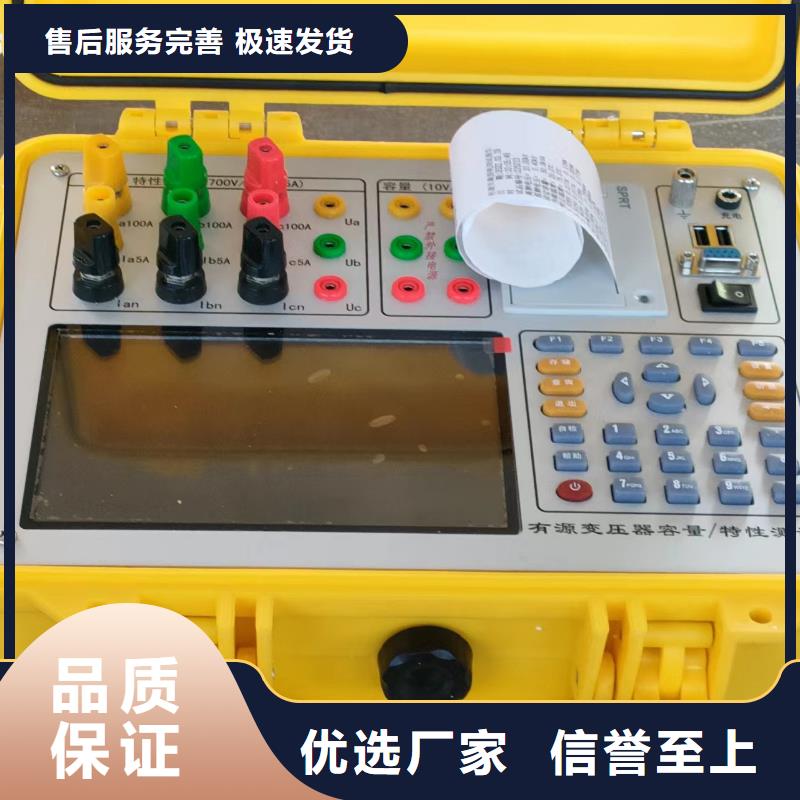

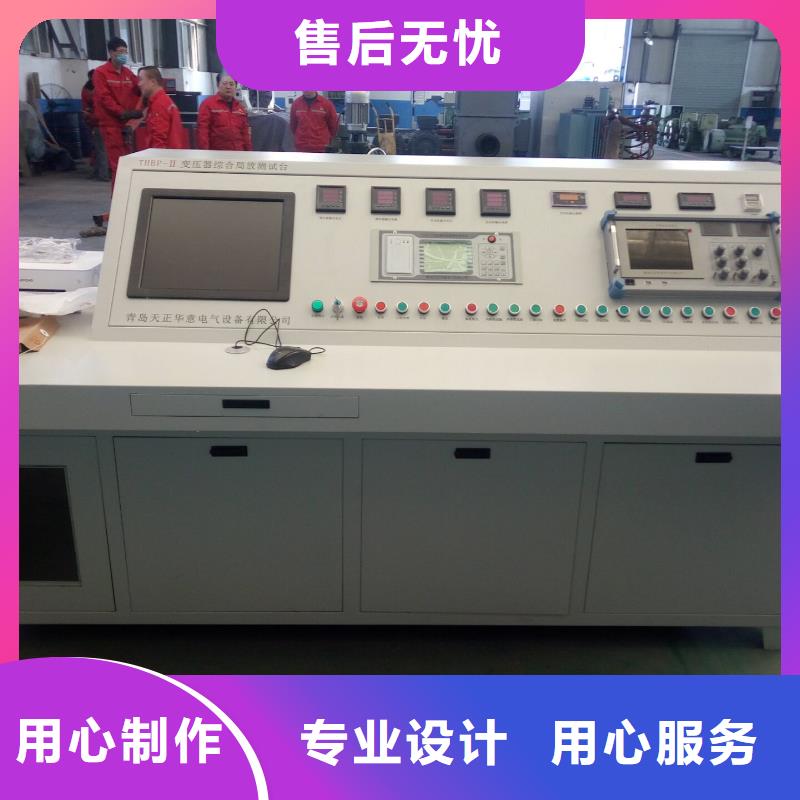

江苏扬州变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。

江苏扬州变压器测试台设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全。?空间布局合理，布线清晰整洁。6.1.2系统工作率 充分利用数据处理技术，将测量结果直接录入进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在试验台上用控制按纽进行自动切换完成。6.1.3系统人性化操作 充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照程序操作，系统会拒绝启动，从而有效保护人身及设备的。6.2项目的主要组成（详细配置见分项试验表）变压器综合特性试验系统。交流及感应耐压试验系统。试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：用前端面板上的按钮来控制试验程序。手动记录试验数据的记录，并保存在数据库中。试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。所有的测试功能和测试过程由测试台的前面板按钮选择和控制。6.3.2性能特点满足如下要求：直接回路与间接回路自动切换使用。变压器综合测试台对整个回路进行控制及测量监控。所测数据可进行自动处理,并可根据需要储存\打印。零位保护，过电流保护，过电压保护。高压泄漏电流显示及保护，采用1：1互感器接地。
