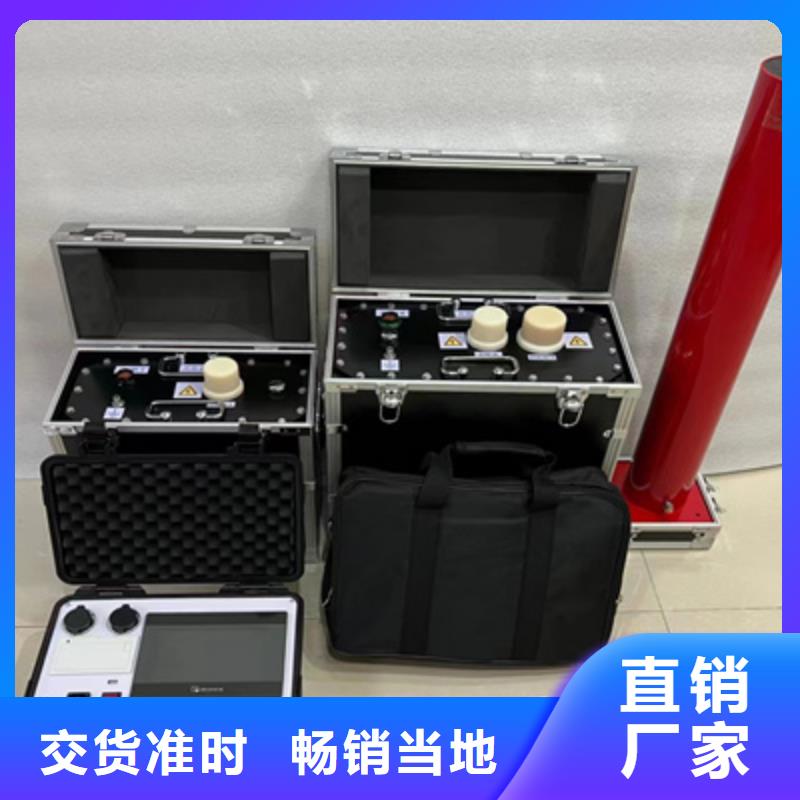

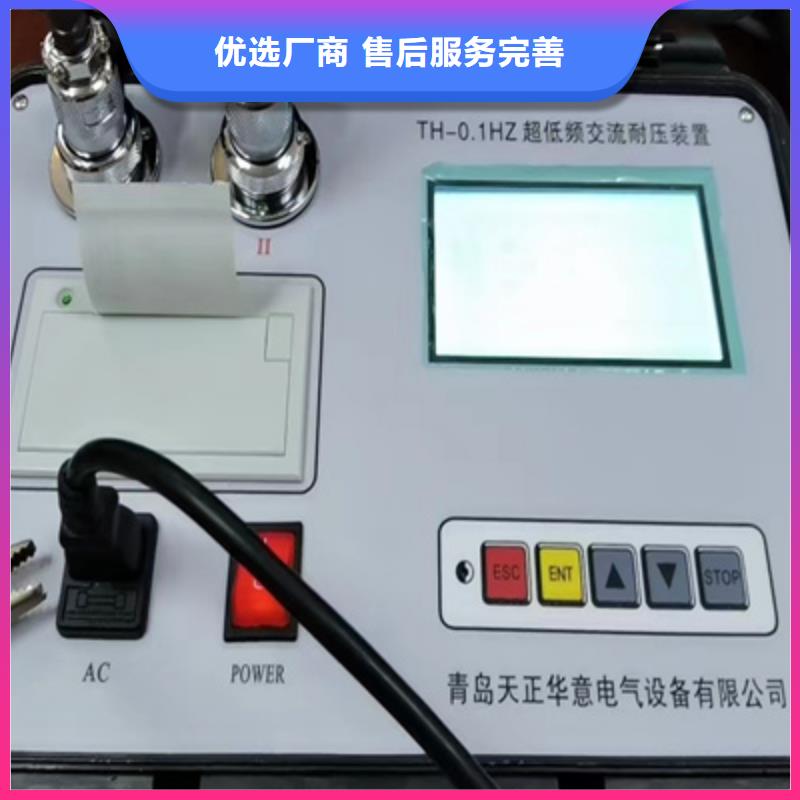

山东滨州超低频高压发生器 试品电流的估算方法：计算公式：　Ｉ＝２πfＣＵ二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。三、产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

山东滨州超低频高压发生器 .升压变压器（做变压器感应耐压试验用）1）额定容量：10KVA2）低压输入电压：0～350V3）高压输出电压： 800V三、面板说明1.输入380V .显示屏 3.输出350V保险开关电源6.复位打印机旋转鼠标采样接地四、工作原理(单相AC380V输入感应耐压也如下图)采样接线方式：做PT感应耐压试验，请将采样线与变频源输出到PT二次侧的线分开并接在一起；做变压器感应耐压试验，请将采样线分开并接在升压变压器的350V端，试验时看升压变压器上的电压表、电流表。因为采样电压为0~500V。五、使用说明1. 安装接线1)在变频电源箱的输入端接上电源，输出端暂不接线。将变频电源箱的接地端（GND）可靠接入保护接地（接地网）。2)变频电源箱空试正常后，将其输出端与升压变压器的输入端连接好，将（800V，150HZ）端与被试品连接。3)使用专用联接线将升压变压器上的试品电压采样，与变频电源输出联接。4)使用前确保变频电源及变压器可靠接地，当检查所有联线正确后不带被试品，空升变频电源至输出额定电压值。5)当变频电源显示输出电压正确后，才能带试品进行耐压试验。6)被试品加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，且额定电压100/√3；也可以将二次100V绕组串联使用可以降低（即降低变比、PT的变比值变小），减小输入电流，保护被试品。7)采用非加压绕组进行耐压试验要加补偿电感。8)PT感应耐压试验时，二次绕组严禁短接、接地，只需要将PT高压尾及外壳接地。采样
