回路电阻测试仪-【手持直流电阻测试仪】源头直供

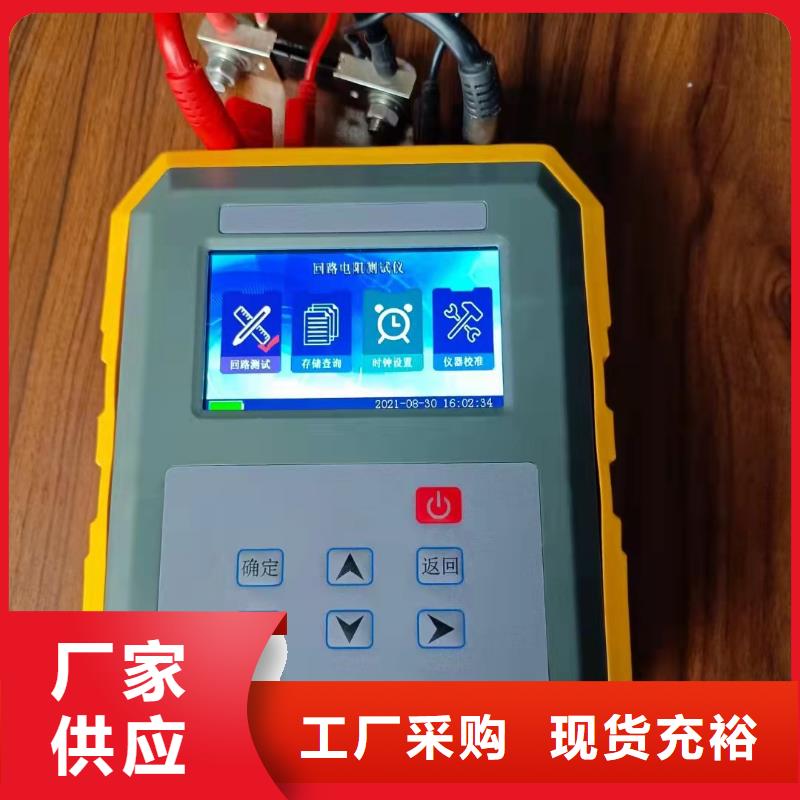

山东滨州回路电阻测试仪 对电池充电在首次使用手持式仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时。电池完全充满后，充电器指示灯由红色变为持续绿色。7 倾斜手持式测试仪为了在操作期间方便拿取仪器或露出侧面接口，可使手持式测试仪倾斜，如下图所示。抬起倾斜座并向外拉8 产品外观顶视图前视图侧视图功能模块 说明I＋、I- 电流输出接线柱，输出100A。U＋、U- 电压输入插孔，输入5V。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键操作仪器用。“↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。仪器电源键。短按打开电源，长按关闭电源。如果没有按键操作，5分钟后仪器自动关机。RS232接口 连接外置打印机。充电接口 使用仪器专用充电器进行充电。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。9 操作使用说明?测试接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，电流不能达到设定值，仪器会停止测试并报警。?试品接地在带电环境下，必须要保证试品一端已经接地。?智能电量管理仪器在长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。?打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
