简约而不简单，我们的手持式光数字测试仪_蓄电池测试仪实地大厂产品视频将用直观的方式展示产品的核心价值。
以下是:手持式光数字测试仪_蓄电池测试仪实地大厂的图文介绍
天正华意电气设备(黑龙江省分公司)本着守信誉的原则，不断创新，不断完善自己，在与客户长期合作过程中谒诚为客户所想，为客户所需为宗旨!我们公司专业技术人员能快速解答各项技术咨询，应对每个客户的需求，为您选择合适的 工频交流耐压试验装置产品，为你节省不必要的浪费，提供合理，可靠的建议。对 工频交流耐压试验装置产品质量，供货周期等的承诺，提供具体货品方案，提供专业咨询服务，提供切实的解决方案。
手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对, 可接空接点及带电位接点(0~250V)开关量输出数量6对，其中2对为快速开出遮断容量DC250V /0.5A反应时间≤0.1ms同步接口类型GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588数量GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对无线连接接口类型WIFI,4G(选配)有线连接接口类型百兆Lan口，RJ45数量2个模拟量小信号输入接口类型航空插头，交流电压数量12路模拟量小信号输出接口类型航空插头，交流电压数量12路供电电源供电电压AC 220V，允许偏差：-20％~15％供电频率47~65 HzUSB 口数量2个工作环境条件工作温度-10℃~50℃湿度≤95％,无凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(长x宽x高)联机接口RJ45显示屏10.4寸真彩液晶显示单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号

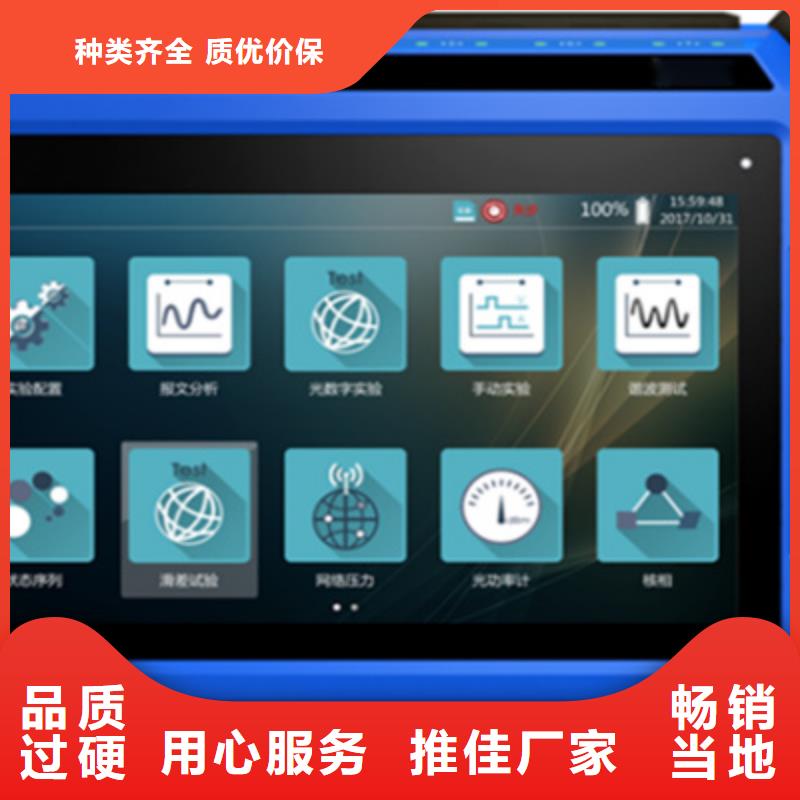

手持式光数字测试仪主机TH-8508智能变电站光数字测试仪充电器1×DC4.2V，3.0AU盘1×Kingston，4.0G测试线材不同型号配置的测试线材不同，以装箱清单为准相关文件1×用户手册1×装箱清单1×产品合格证1×产品保修卡包装箱1×铝制外包装箱，手提式若以上列出的任何一项配件有损坏或是短缺，请尽快与您的经销商联系。1.3 产品特色?采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏＋键盘操控模式； 可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；?可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；?支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；?支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；?支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；?支持状态序列输出测试，并具有短路故障计算功能；?支持B码触发输出采样值，可实现多机同步输出测试；?光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；?支持SV报文输出时间均匀性、额定延时监测；?支持光口数据流量监测；?支持GOOSE发送机制监测；?具有光数字SV控制块的极性校核功能和核相功能；?具有光口数据转发功能，可用于串行侦测报文；?支持单纤网络连接（无Link模式），光口数据镜像、转发、回环等；?支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；?支持SV报文重采样；?内置11000mAh可充电锂电池供电，连续工作时长≥5小时。专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：支持光网口模块热拔插，实现100M/1000M光模块切换；支持交换机VLAN测试；光功率测量；支持智能终端SOE响应时间测试；后续将支持更多的测试，我们将及时为您提供免费软件升级服务。
手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。
