想要更直观地感受绝缘油介电强度试验仪真空度测试仪懂您所需产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:绝缘油介电强度试验仪真空度测试仪懂您所需的图文介绍

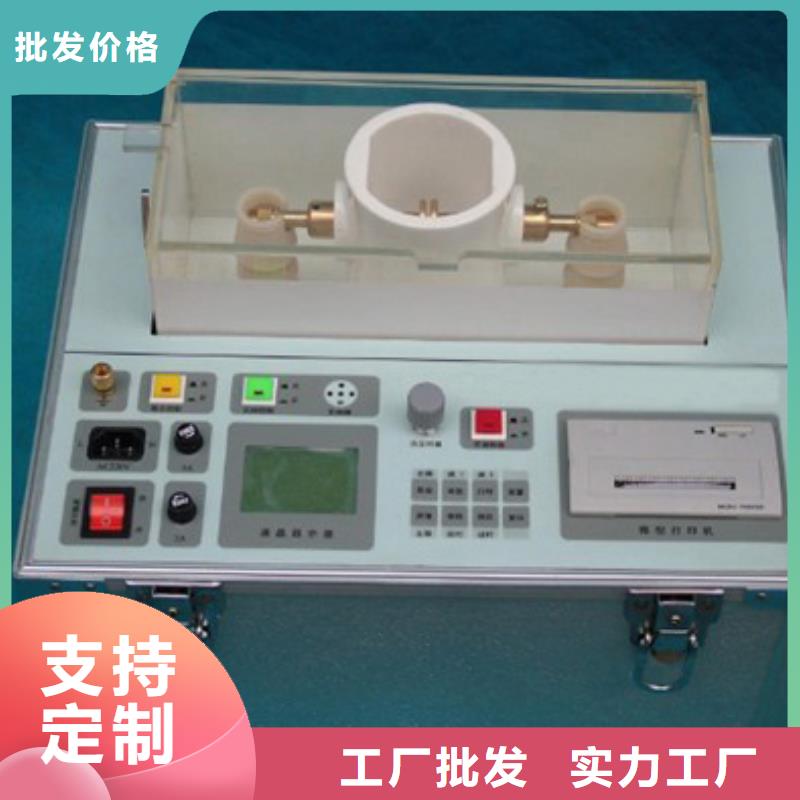

绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数

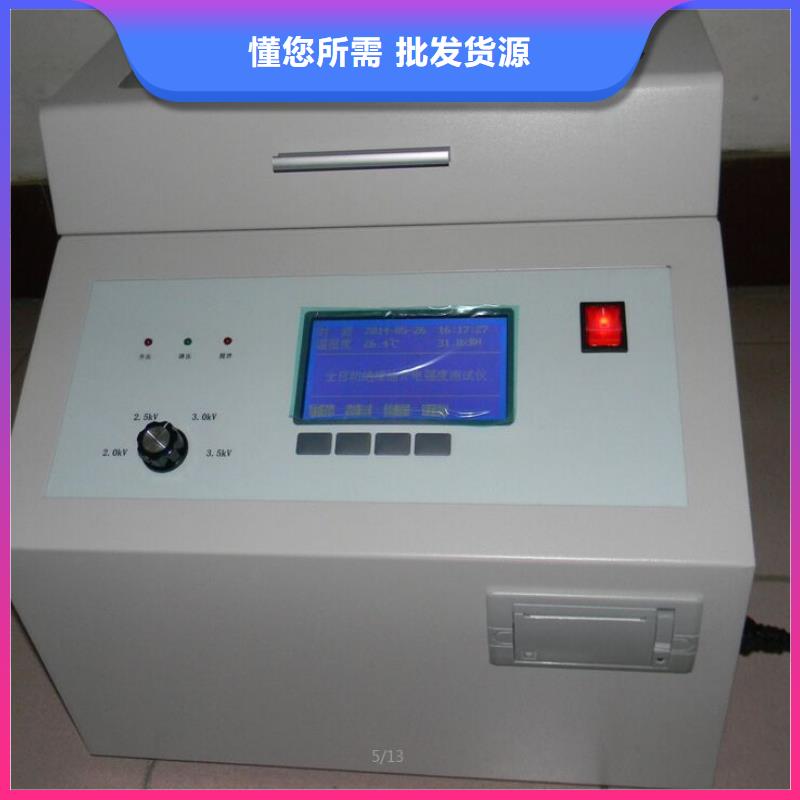

绝缘油介电强度试验仪电极杯：把内电极螺杆插入绝缘板中心孔内，将螺母拧紧（戴干净手套用手紧即可），拧上屏蔽罩。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。注入试样前，先让样品瓶倾斜开慢慢摇动，使试样均匀（不可使样品产生气泡）。然后用干净的绸布或滤纸擦净瓶口，并倒出一些试样冲洗瓶口，再将试样徐徐倒入电极杯，放入内电极，轻轻旋转并来回拉动内电极数次，取出内电极，倒去电极杯内的全部试样，重复上述操作2～3次。让试样超过两电极的高度（约18毫升）。然后将杯放入仪器的加热器中，连好电极。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。然后将杯放入仪器的加热器中，连好电极。4、开始试验打开仪器电源，首先在屏幕的主菜单上检查设置温度、油号、时间是否正确，如有必要可按第四项所述方法通过键盘修改设定，各种数据设定后如不修改仪器会保存不变。仪器按设定温度自动控温，到达设定温度后，仪器自动恒温30分钟后，屏幕显示提示试验人员可以开始试验。在正常情况下，试验人员可在屏幕显示“组，第二组，第三组”后面，按相应的“确认”键即可。仪器试验完成会自动显示并打印测试结果。如仪器工作在“主机通讯”状态下，仪器会自动将测定结果传送给化验室计算机。八、安装打印纸1、安装纸卷与上纸：翻下打印机前盖，捏住固定机头的机头拉板两侧的弹性卡条，将机头拉板拉出约2毫米，接通打印机电源，打印机走纸三行后，进入待命状态，此时指示灯亮。按一下按键，指示灯灭，再按住按键1秒钟以上，打印机开始走纸；或直接按住按键1秒钟以上，打印机开始走纸。将打印纸的前端剪成三角形后，将打印纸退入打印机进纸口，打印纸会被打印机卷进。待打印纸从打印机机头上方出纸口处伸出一段时，按一下按键停止走纸，自动进入指示灯亮的待命状态。稍用力捏住弹性纸轴的两端，可将弹性纸轴上的纸卷安装到纸轴架上。2、检测：将打印机电源关断，按住SEL键后接通打印机电源，打印机进入自检测，打印出自检清单。3、更换色带：打印色带经过一段时期的使用后，打印的字迹会变浅，需要更换色带盒。翻下打印机前盖板，捏住固定机头的机头拉板两侧的弹性卡条，将机头拉板拉至色带盒全部露出，更换色带。

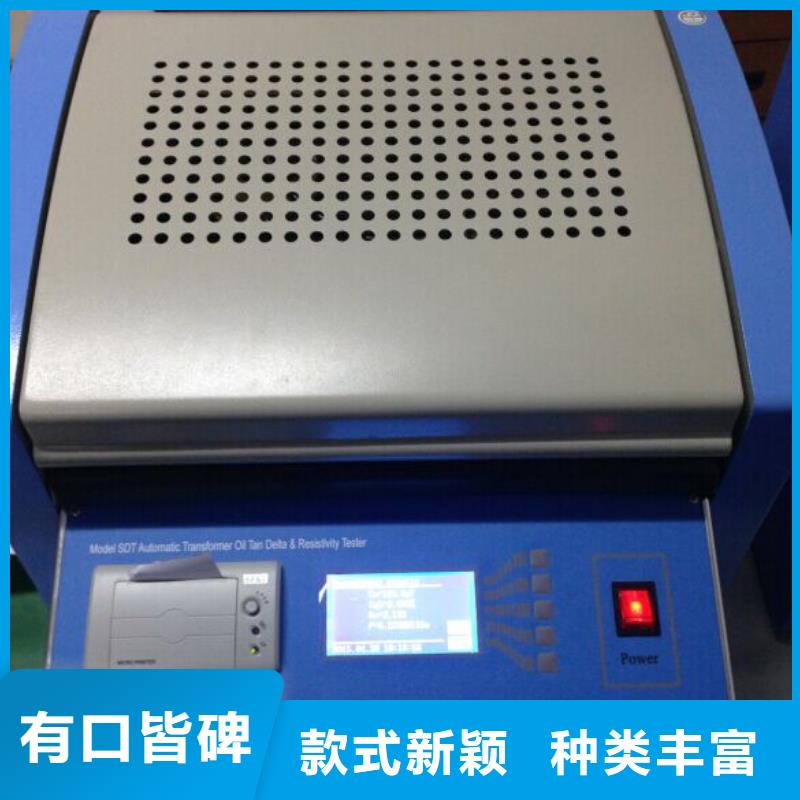

绝缘油介电强度试验仪体积电阻率测定仪使用说明书一、概述TH-07型体积电阻率测定仪适用于DL 421-91标准，本标准适用于测定绝缘油等液体介质的体积电阻率。体积电阻是施加于试液接触的两极之间的直流电压与通过该试液的电流比。人机界面使用液晶汉显，菜单点击式输入指令，自动打印试验结果，测量精度高，稳定可靠。进入网络通讯功能（可选）后，测定结果可直接回馈给化验室计算机，并自动生成汇总报表。二、主要技术指标——电源电压：AC220±10％ 50Hz——测试电压：DC500V ——测试范围：108~1016Ω·cm——控温范围：室温~100℃——控温精度：≤±0.3℃——试验杯数：3个——消耗功率：≤300W——重 复 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用条件——环境温度：0℃~40℃——相对湿度：＜80％四、仪器结构A.加热浴套 B.打印机 C.液晶显示屏 D.键盘五、控制面板仪器面板上有6个薄膜按键，各键分别为：复位键，上移键，下移键，左移键，右移键，确认键。其功能如下：1、复位键：按此键仪器热启动（重新上电为冷启动），内部自检后重新工作。2、上移键：按此键项目光标上移或改动数据增加。3、下移键：按此键项目光标下移或改动数据减少。4、左移键：按此键项目光标左移。5、右移键：按此键项目光标右移。6、确认键：此键存入数据或执行某项操作。仪器面板结构图六、显示屏本仪器采用汉字液晶显示器，主要用于表述仪器工作状态、供操作者选择菜单指令等信息。1、首页：只有在上电开机（冷起动）时显该页主要是本公司的各种信息，同时还显示设定的浴液温度和当前的温度。按复位键转入主菜单页。同时按下左键和复位键，先放开复位键，再放开左键，等待2～3秒，此时设定温度为20℃；同时按下右键和复位键，先放开复位键，再放开右键，等待2～3秒，此时设定温度为90℃。
绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW
“天天都是 3.15”是我们始终遵循的宗旨，坚持以质量求生存、品质求发展，不断开拓创新。天正华意电气设备(黑龙江省分公司)全体员工以“再铸辉煌”为精神动力与社会各界同仁携手共创 工频交流耐压试验装置天地，欢迎新老客户莅临我公司参观指导。

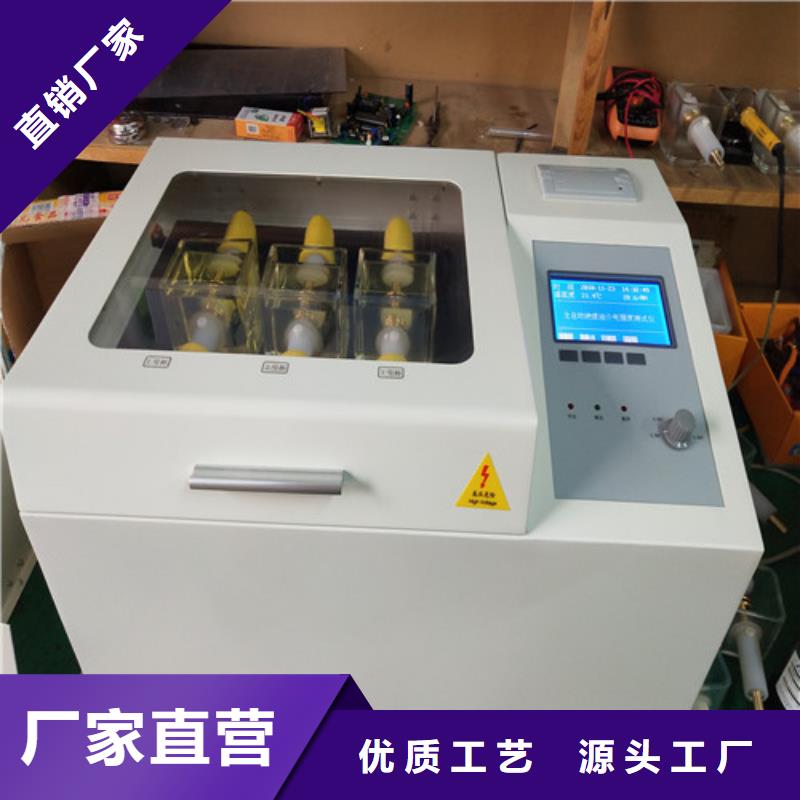

绝缘油介电强度试验仪尊敬的用户：感谢您选择了六油杯全自动绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一、概 述绝缘油介电强度测试仪是我公司科研技术人员，依据标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。
