不容错过的【变压器容量特性测试仪录波分析仪可定制有保障】视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:【变压器容量特性测试仪录波分析仪可定制有保障】的图文介绍
天正华意电气设备(枣庄市分公司)经营宗旨：“实实在在做人，实实在在做事，实实在在的 工频交流耐压试验装置”。常规 工频交流耐压试验装置备有现货。新 工频交流耐压试验装置对老用户可以试用。
变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电, 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；? 测量参数：材质分析仪对干式变压器进行外形尺度的测量。
天正华意电气设备(枣庄市分公司)是一家专业生产销售 工频交流耐压试验装置厂家。主要产品有： 工频交流耐压试验装置。公司一贯坚持“质量di yi，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国近三十多个省，竭诚与国内外商家双赢合作，共同发展，共创辉煌！
变压器容量特性测试仪图十九 单相短路结果图4.4.4三相短路a) 为确保仪器测量数据的准确度，施加于测试电路的电流必须大于50％额定电流。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。c)按照接线图接线，做负载实验时变压器的非加压侧的三个出线端人工短连接。d)接线无误后，如使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，或使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中...’按钮，施加电流电压，等待数据稳定后，人工按键结束测试。使用触摸功能时在彩色液晶上的‘测试中...’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

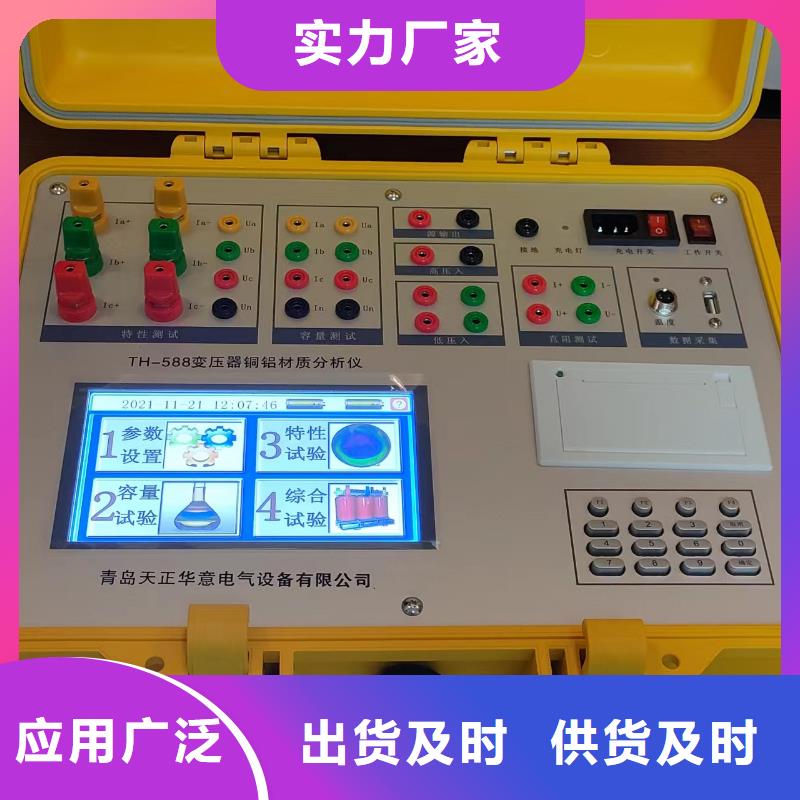

变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋,Ia-,Ib＋,Ib-,Ic＋,Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（Ua,Ub,Uc,Un；Ia,Ib,Ic）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。
