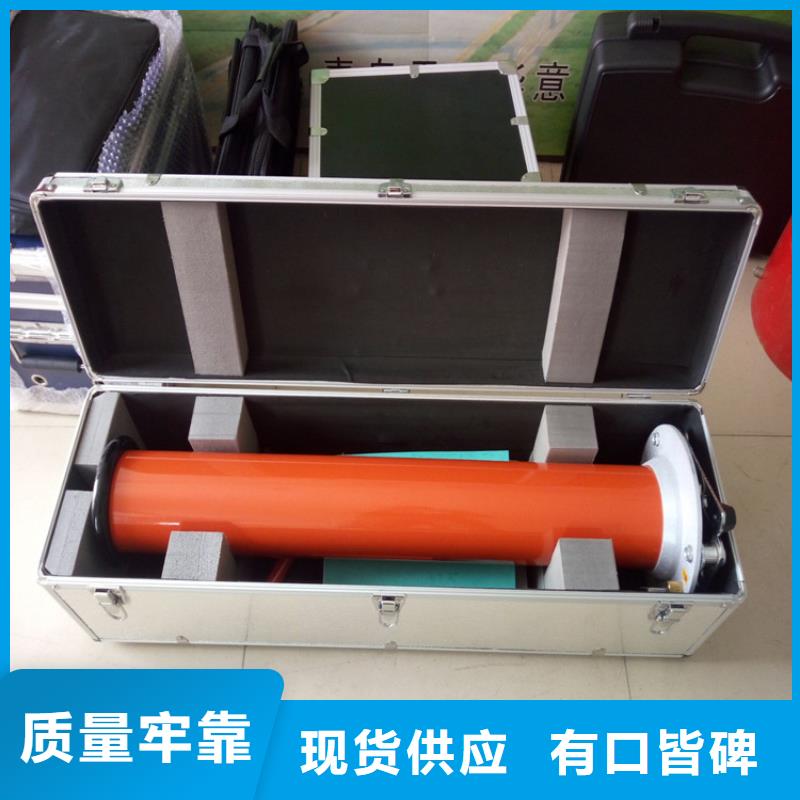

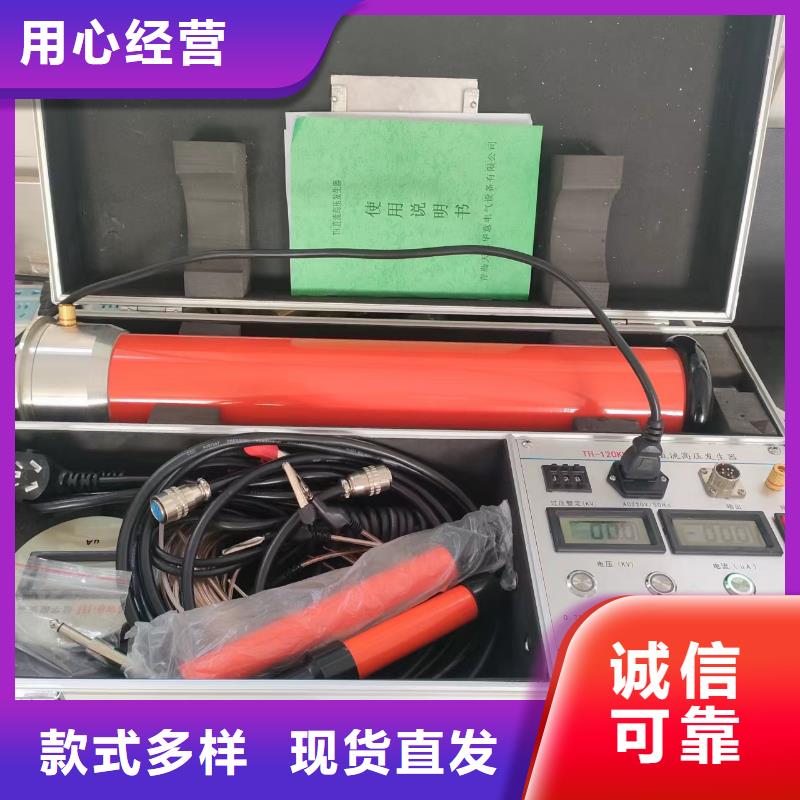

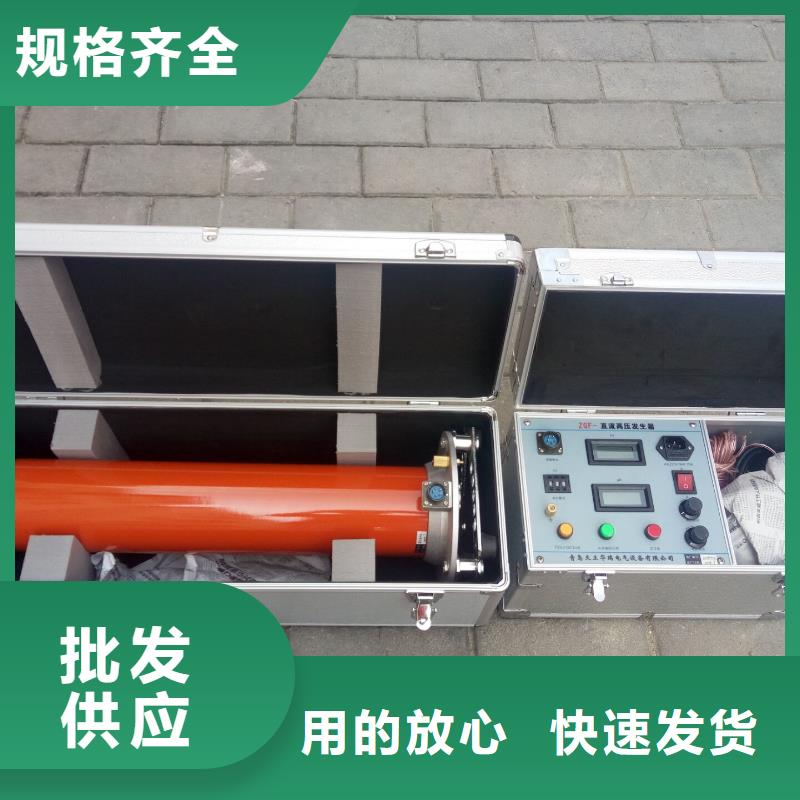

江苏扬州直流高压发生器系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤3％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 200/2 200/3 200/5 250/3 300/2 300/5额定电压(kV) 200 200 200 250 300 300额定电流(mA) 2 3 5 3 2 5额定功率(W) 400 600 1000 750 600 1500机箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍压重量(kg) 7.9 7.9 8.3 9 11 11.5倍压高度(mm) 970 970 970 1030 1250 1250电压测量精度 数显表 ±(1.5％读数±2个字)电流测量精度 数显表 ±(1.5％读数±2个字)波纹系数 ≤3％电压稳定度 随机波动，电源电压变化±10％时≤1％过载能力 空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式 间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力 被试品电容量无限制可用1.5倍的额定电流充电结构特点 环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点 高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.

江苏扬州直流高压发生器 直流高压一体化发生器使用说明书青岛天正华意电气设备有限公司“系统接地”——在进行直流耐压试验和冲击高压试验前，此设备必须通过此接地柱可靠与系统地和被试电缆的接地线可靠连接。操作步骤：1、正确接线，接地线要可靠。2、根据试验要求先将“冲击高压选择”调到需要的电压范围，再将 “电压调节“旋钮左旋至小位置（否则不能启动）。3、打开电源开关，按下“高压启动”键，顺时针慢慢调节“电压调节“旋钮，直至放电球隙击穿放电。如果故障点未能充分击穿，可先关断电源，将“冲击高压选择”调到更高一级的电压值，再打开电源开关，重新启动高压，继续升压，直至故障点充分击穿为止。故障点是否被击穿，可从电缆仪冲闪法测得的波形加以判断（参阅电缆故障测试仪使用说明书）。放电频率可以通过调节“电压调节”旋钮进行控制。继续右旋“电压调节”旋钮，放电频率提高，放电速率加快，反之放电速率减慢。一般放电速率控制在2～3秒为宜。调节“电压调节”旋钮不会改变放电球隙的的击穿电压，仅改变放电速率。4、关机时，先将电压调节至小，按压“高压启动”键切断高压电源，“冲击高压选择”调到“0（放电）”位，对机内储能电容和被测电缆进行充分放电后，确保残余电压已放完后，再关“电源开关”。再拆各连接线。 一份
