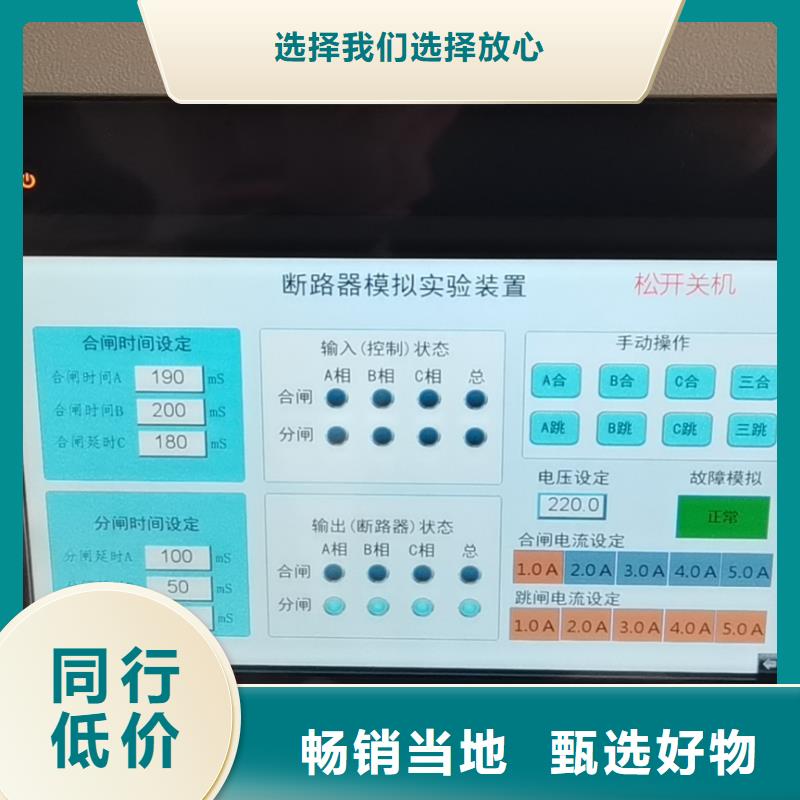

高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。
高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
天正华意电气设备(扬州市分公司)是一家集科研、生产及销售为一体的综合性企业。专业从事各类 工频交流耐压试验装置研发与生产。公司生产设备先进，技术力量雄厚，检测设备齐全。产品销往全国各地并己远销俄罗斯，泰国，越南，伊朗等十几个和地区。受到用户的一致好评。公司本着“以人为本，质量为先，市场在变，诚信不变”的经营理念，以“诚信、合作、发展、创新”为宗旨，走科学创新的道路，不断推出更优的产品，以适应高速发展的建筑行业的需求。
高低压开关柜通电试验台 操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关六、使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。
