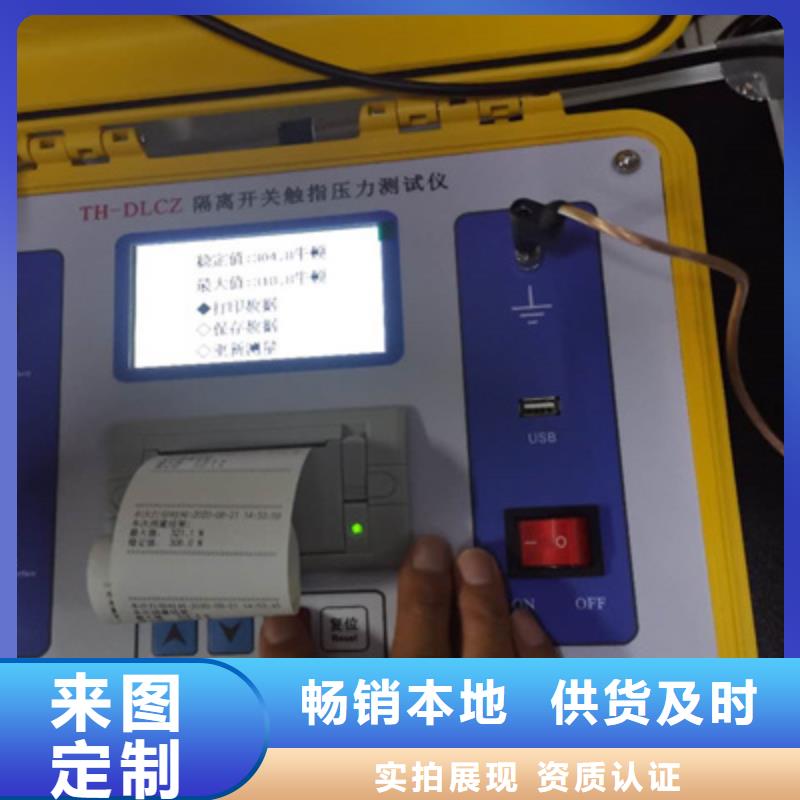

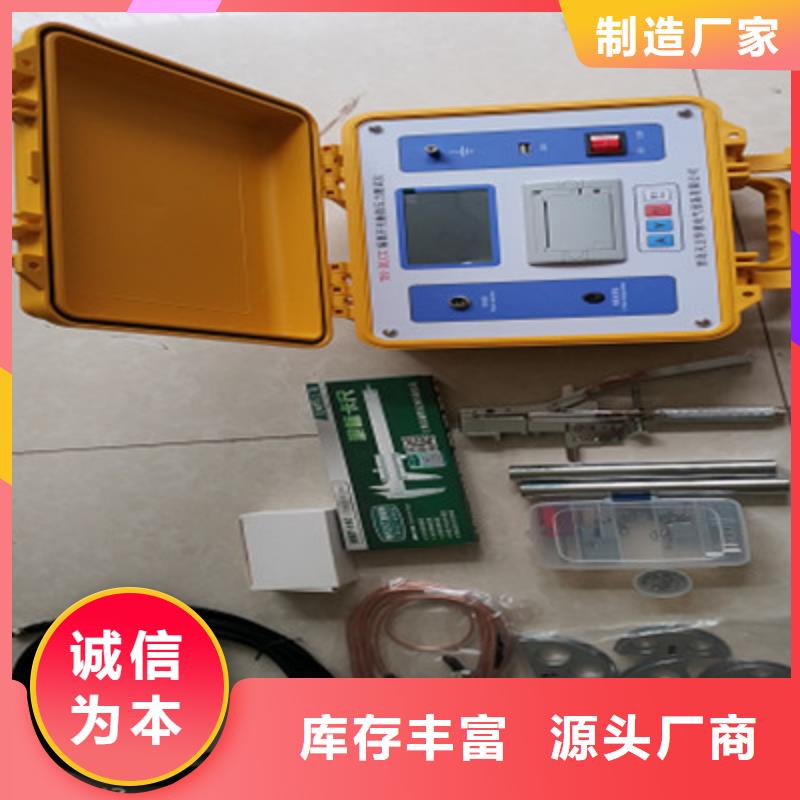

隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

隔离开关触指压力测试仪测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.2.4 图7是折臂式隔离开关已装静触头用DLCZ的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.2.5图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.2.6图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.2.7图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，
