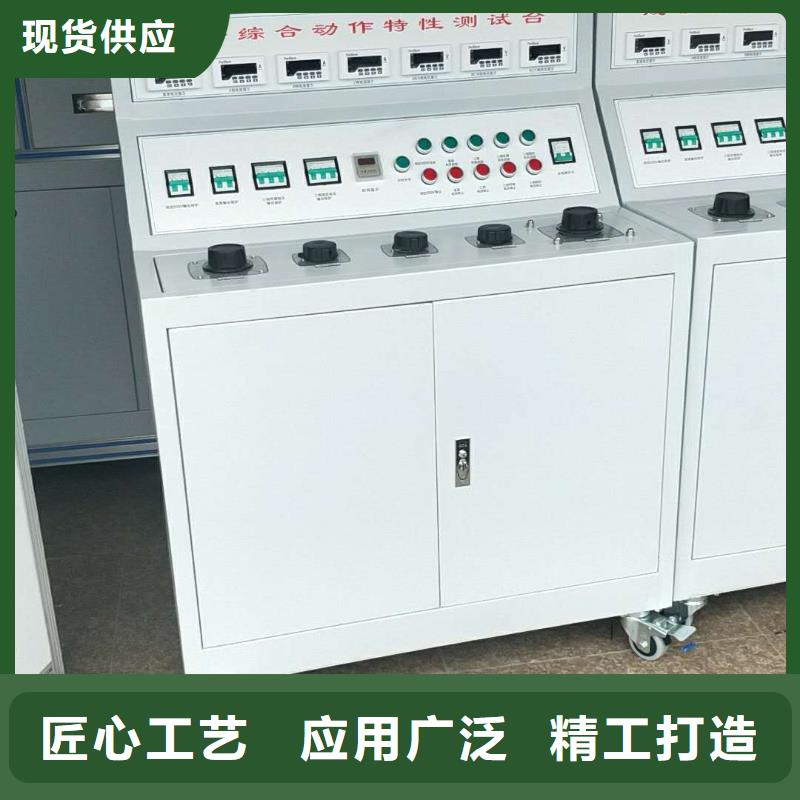

高低压开关柜通电试验台,蓄电池充放电测试仪自有厂家

西藏高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数 工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V 跳、合闸时间 跳闸时间选择0-500ms 合闸时间选择 0-500ms 跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A 当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。 手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。 开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点： 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。 一．工作原理 模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。 本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。

西藏高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明

西藏高低压开关柜通电试验台读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。
