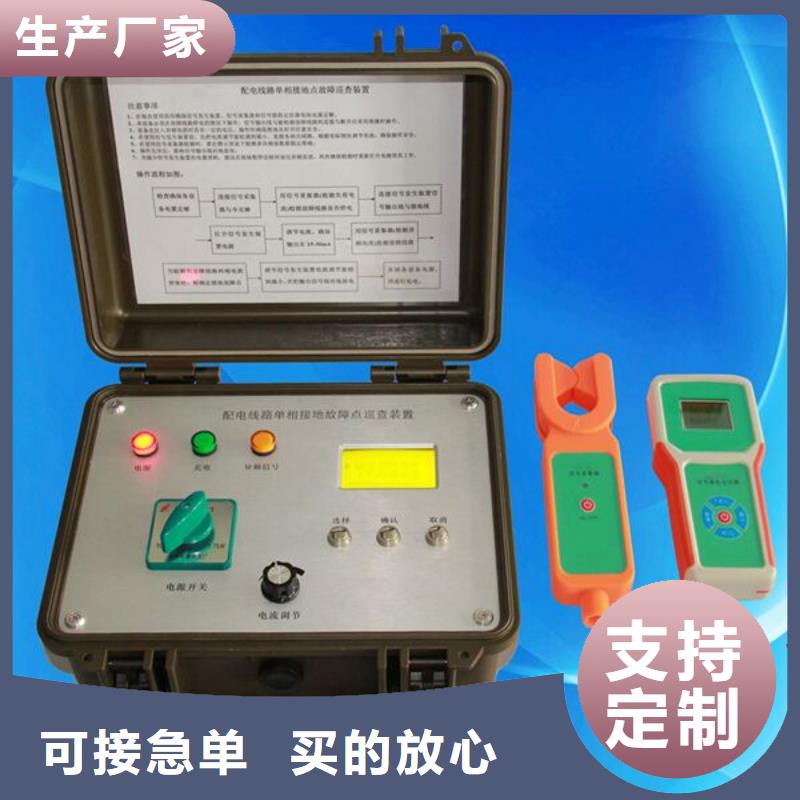

架空线路故障测试仪配电自动化终端测试仪一站式供应

安徽芜湖架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：①　在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游,输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。
