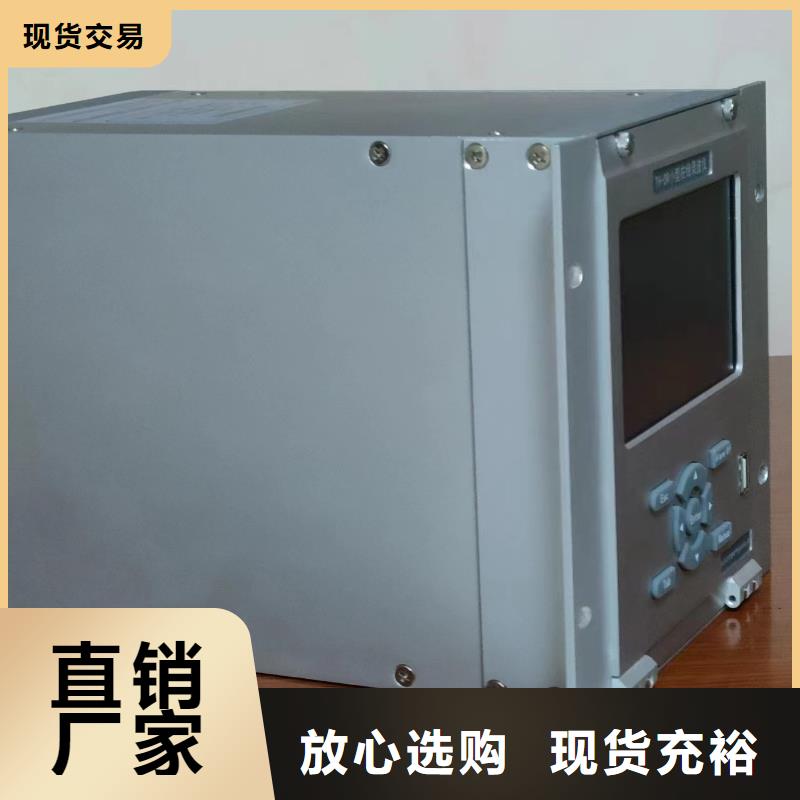

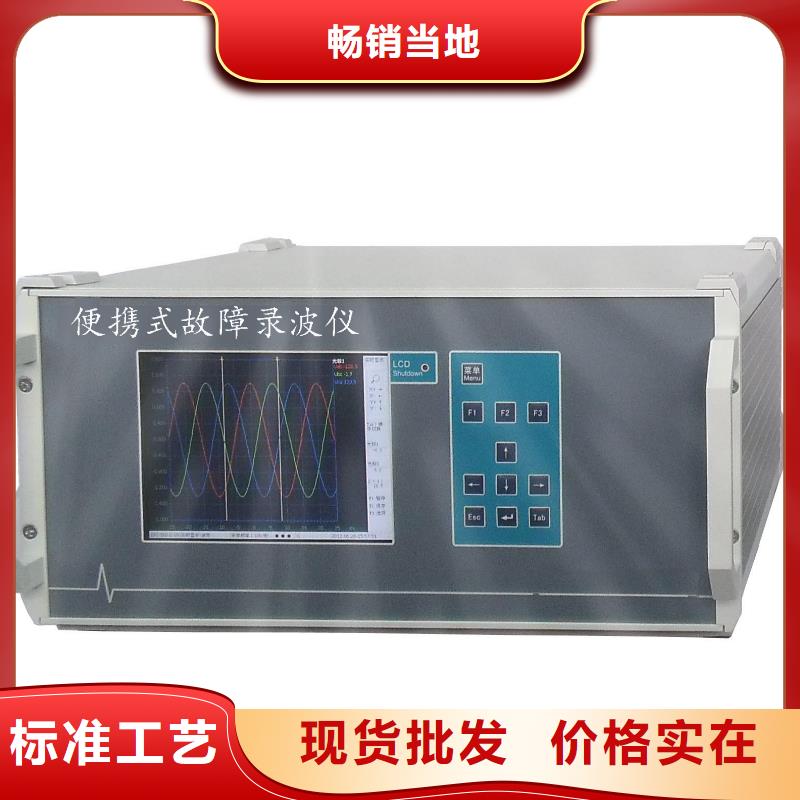

便携式故障录波装置

录波仪感谢你选择了TH-608CDM便携式故障录波器，多功能数据监录仪。在装置安装、同城使用前，请首先仔细阅读本用户手册，并留用随时查阅。 版本用户手册版本号：V1.0.0 手册内容有可能因技术升级或修正错漏而变更，恕不另行通知。 若认为本手册部分内容阐述不清，希望您能致电给我们，在此先行表示感谢。没有本公司书面同意，本手册的全部或部分内容不得抄袭、同城改编、同城或以任何形式的出版、同城传播。质量保证 青岛天正华意电气设备有限公司保证所制造的新品仪器均经过严格的质量确认，并保证完全符合本手册所给出的规范和特性，同时保证在出厂一年内，如有发现产品的制造瑕疵或器件故障，本公司负责免费给予修复。

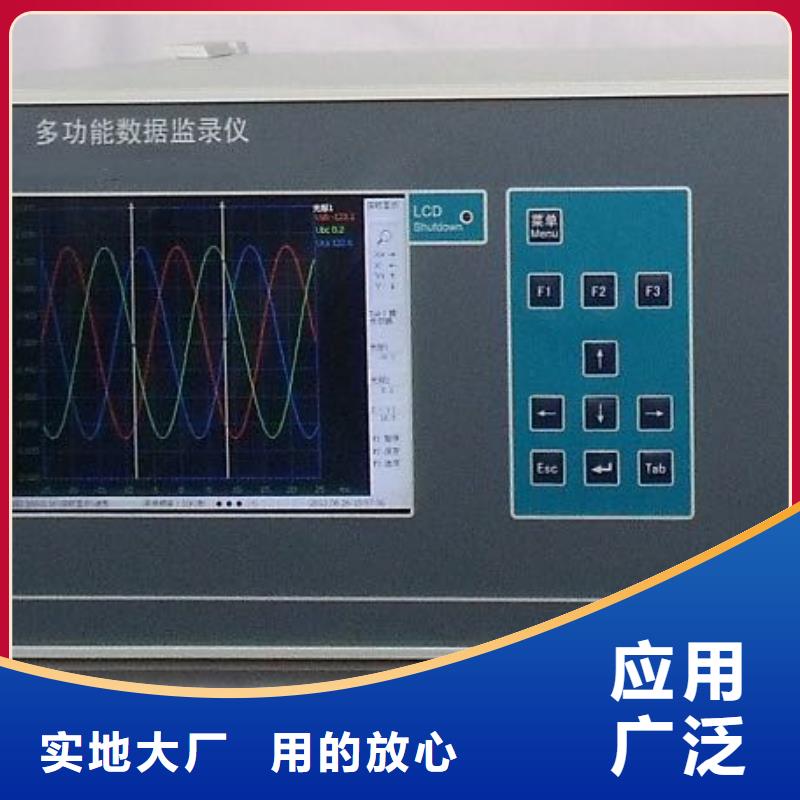

录波仪在设置过程中，有时需要输入数字，录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式，包括：整数位数、小数位数、是否有负号。例如，对于模拟量额定值，数字预先定义的格式为：4位整数、3位小数、可以有负号。某模拟量的额定值为15.75，在设置对话框中，输入框没有获得输入焦点时的状态：按Tab键，使其获得输入焦点：此时可以使用方向键→、←选择要改变的位，然后用方向键↓、↑改变该位的值；对于 位，如果格式规定可以有负号，则在“0”时，按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面，屏幕右侧出现信息条。信息条分为：方向健定义区：指示当前的方向健功能定义，使用Tab键轮换功能。光标信息区：显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键，选择弹出菜单的“设置”，可以进入以下的设置项。受录波仪的键盘限制，部分需要输入字母、汉字的设置内容，需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率，同步采样。可选用的 采样频率取决于采样的模拟通道的数目，对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键，选择录波仪当前使用的采样频率，如果选择超过了 可用值，录波仪会给出提示，并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率；对于具有485接口的型号，还在此选择使用的串行端口号（COM1、COM2）。串行口：用随机附带的专用串口通讯电缆（5芯），连接PC机串口。波特率： 4800 – 115200可选；由用户选择能够保证通讯稳定的 值。注意：更改录波仪的串口设置后，应关机，重新启动。

录波仪故障启动方式模拟量：突变、过量、欠量开关量：变位（闭合、断开）6.故障记录容量1GB7.通讯串行口：1个RS-232C端口， 通讯波特率115200bps。使用专用串口通讯电缆（5芯）网络：1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率：640×4809.机箱尺寸（mm）448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时，应注意确认端子标记；接线错误可以损坏仪器。以下几点应特别注意：3.3.1接线前，确认模拟通道的输入阻抗用万用表电阻档，检查录波仪输入通道内阻：交流电流(AC10A) 通道，内阻 80kΩ直流电压通道，内阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流电压接线录波仪的交流电压通道，是每路独立的，即通道内部没有连线。接线时，应按被测信号的要求接线Ｙ接线 接线
