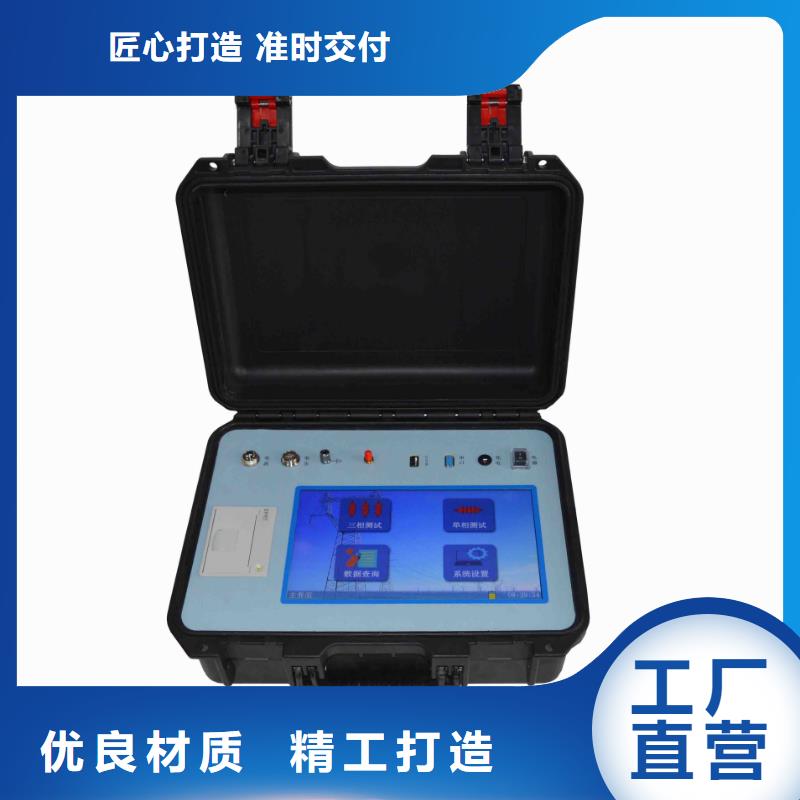

电容电流测试仪录波分析仪来图定制

浙江衢州电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。

浙江衢州电容电流测试仪功能及特点2.1 测量范围更宽，测试速度更快。2.2 支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。2.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。2.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。2.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。2.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。2.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。2.8 具备输出短路保护功能。2.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。2.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.11 热敏打印机打印功能，快速、无声。2.12 体积小、重量轻，方便携带使用。
