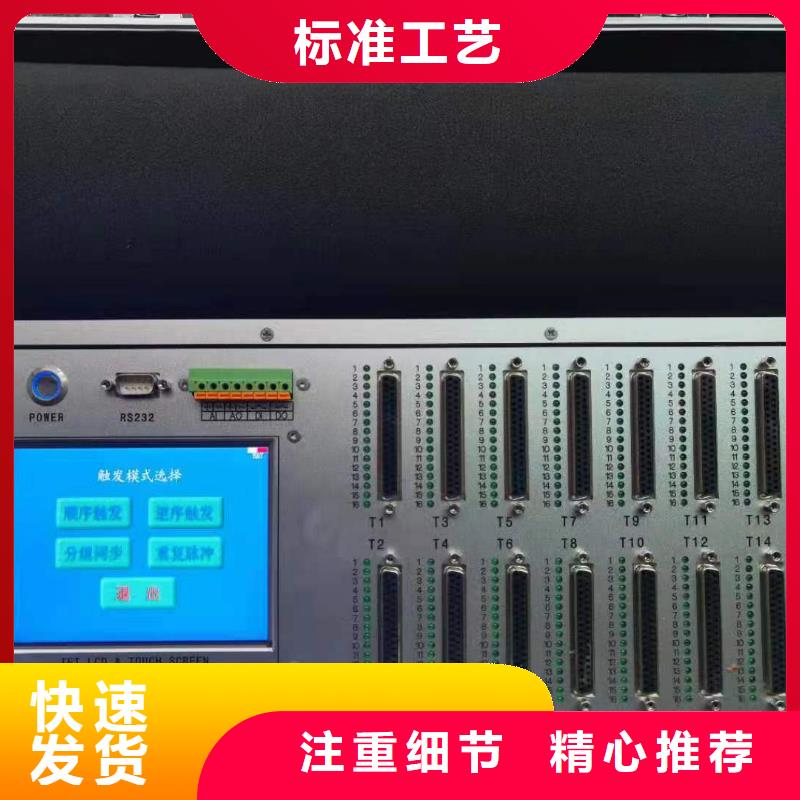

衡阳祁东录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。
