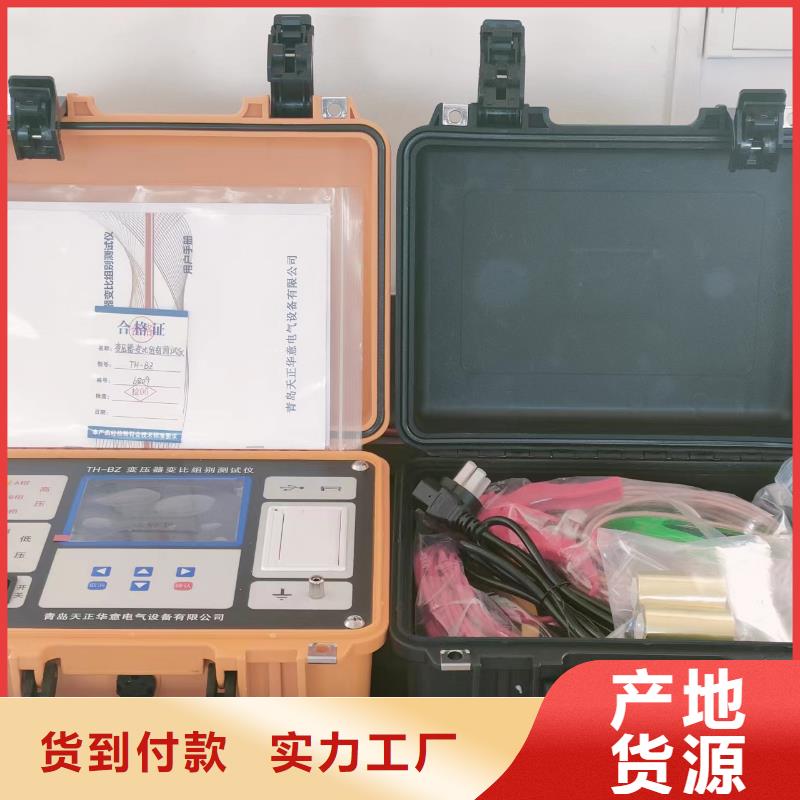

河南南阳变压器变比测试仪主要技术指标1.变比测量范围： 0.8－5000（0.8－20000可定制）2.变比测量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.输出电压： 高压侧输出交流24V。4.工作电源：AC220V±15％（内置锂电池供电需用户定制）5.工作温度：-10℃～50℃6.环境湿度：≤90％RH7.体 积 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括测试线)四、按键设置：本仪器为全触摸屏操作，设有16个按键的数字键盘和数字拼音的全键盘（类似电脑键盘）。如图：数字键“0-9”：在参数输入状态下，用于输入数据。“q-m”键用于字母或全拼汉字输入法输入用户名或变压器型号等，“abc”键用于由数字键盘切换到字母键盘，“123”用于字母键盘切换到数字键盘，“X”用于关闭软键盘。“keybod”用于在屏幕上自由移动键盘，用手点击住此键可将键盘拖动到屏幕任意位置。“Back”为退格键光标前一个字符，“CE”键用于当前输入项的全部字符，“Ent”为回车确认键。

河南南阳变压器变比测试仪接线完成后按【回车】键开始自动进行测试，测试自动计数进行到55次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【回车】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。图八、三相匝数比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果，【F4】打印，按【退出】返回，【确定】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏（如图九所示），按照单图示进行接线。图九、单相变压器测试接线提示屏接线完成后按【回车】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图六中可见，测试结果包括：单相高压侧电压，单相低压侧电压，，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。
