湖北直流电阻测试仪“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的编号。测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。分 接 位：设置被测有载分接开关的实际分接位，便于生成测试报告。按“上”键或“向右”转动“飞梭”，分接位号由低到高依次变化，如此时是“01－02”，按“上”键或“向右”转动“飞梭”一次变为“02－03”，如此时是“02－01”，按“上”键或“向右”转动“飞梭”一次变为“01－02”，依此类推；按“下”键或“向左”转动“飞梭”则相反。灵 敏 度：设置被测有载分接开关动作时的触发灵敏度，灵敏度越高仪器越容易被触发，灵敏度越低，仪器越难被触发，默认90；如果测试时还没启动有载分接开关，仪器就显示了波形，则为灵敏度太高，需要降低灵敏度，如果有载分接开关已经动作完毕，仪器还没有触发，则为灵敏度太低，需要提高灵敏度，一般情况下默认值即可。测试电流：设置测试有载分接开关时的测试电流，一般根据电流档的测量范围选择合适的测试电流。测试项目：设置不同的测试方式，分为动态参数和静态参数；动态参数指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，静态参数指测试有载分接开关的静态回路电阻。5.4.2有载动态参数测试在完成参数设置后开始进行测试，选择“动态参数”测试时，进入“准备触发”屏，见图四，时时刷新有载分接开关三相回路电阻值，此时按“左右”键可选择对“分接位”或“灵敏度”进行修改，其中“分接位”随测试自动变化，按“上下”键或转动“飞梭”进行所选参数修改，按“确认”键进入“等待触发”屏，见图五，按“取消”键停止测试返回上一屏。图四

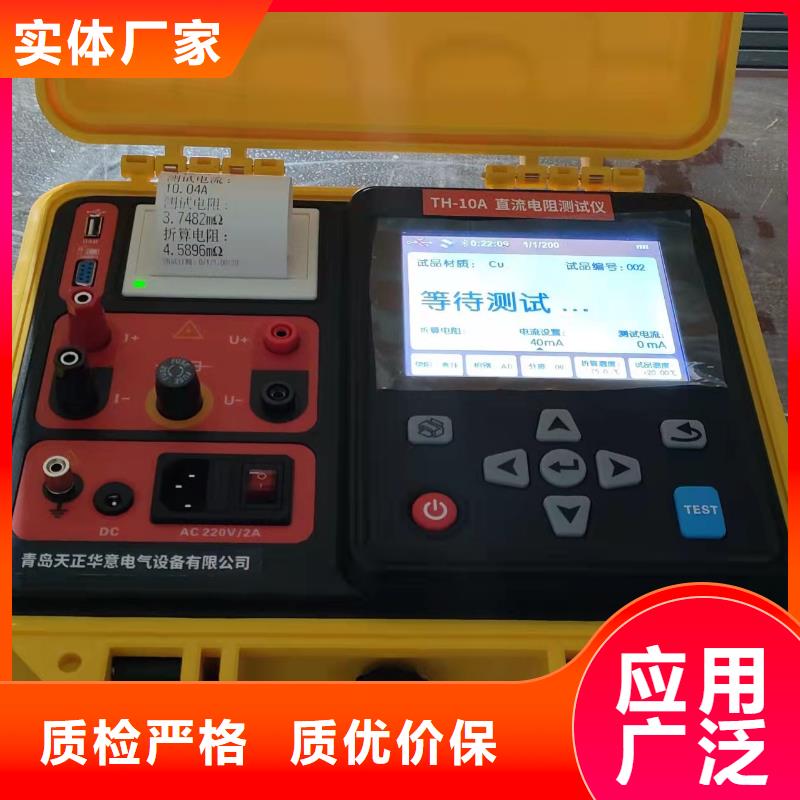

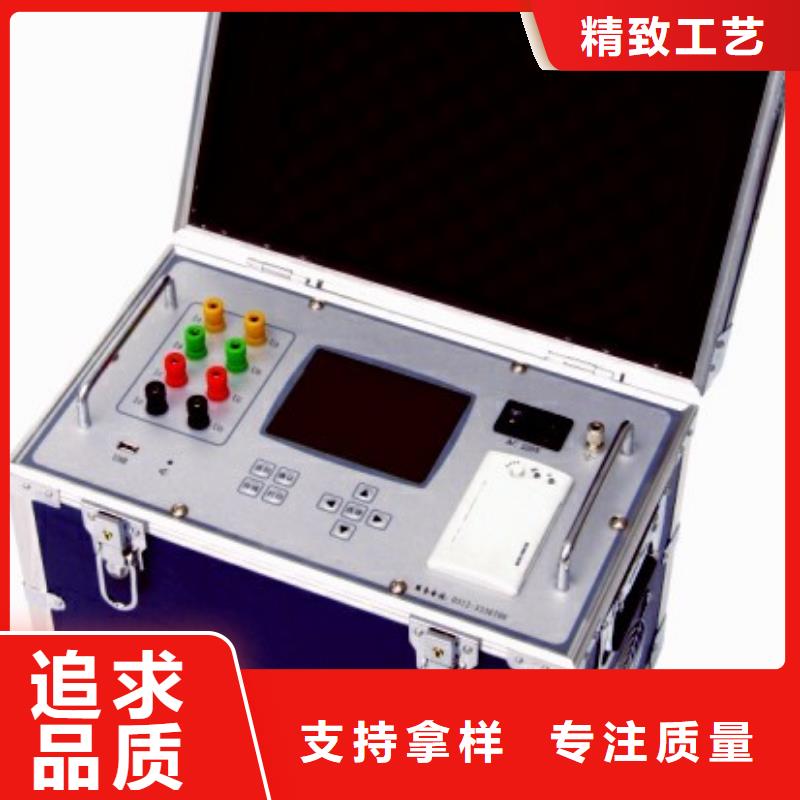

湖北直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
