灭磁过电压测试仪变压器变比组别测试仪适用场景

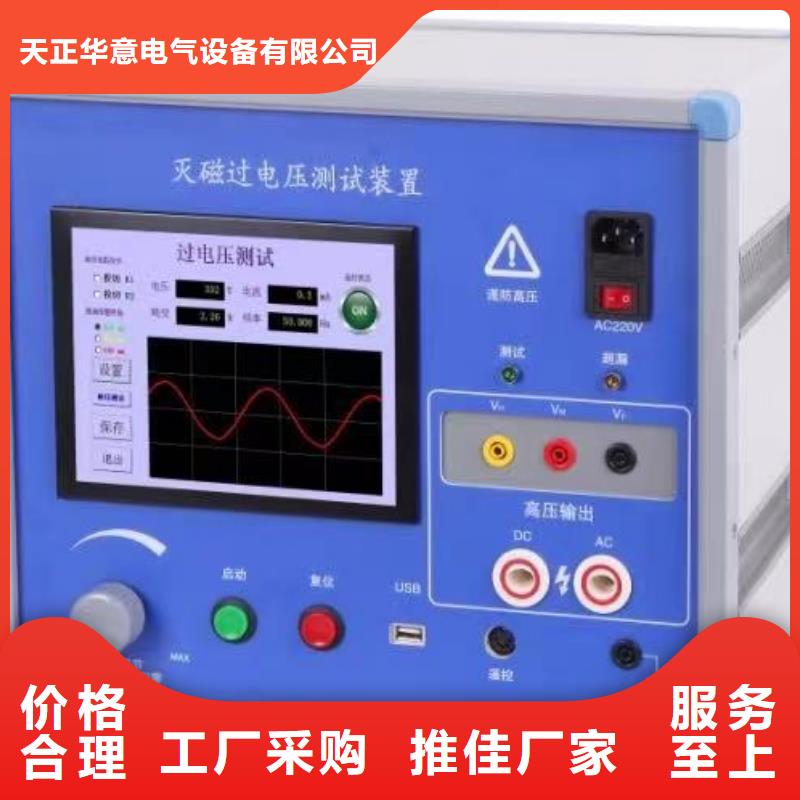

湖北灭磁过电压测试仪四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。

湖北 灭磁过电压测试仪交流耐压测量确认在“试验电压”选择页面按“进入”键进入“交流测量确认页面”，如图17所示。按“退出”键退出测量，返回“交流测量”页面。按“开始”键将输出工频高压，开始“交流耐压试验”。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回“交流测量”功能页面。4.5.3“交流耐压试验”页面在“交流测量确认”页面，按“开始”键后即进入“交流耐压”试验页面，开始输出交流高压，当输出电压达到设定电压值时，计时器开始60秒计时。如图18所示交流耐压电压29.97kV时间 07 秒打印退出图18 交流耐压试验4.5.4“交流耐压试验结果”页面如60秒交耐压试验通过，仪器会停止输出并显示图19页面，按“打印”键可打印试验结果。按“退出”返回功能页面。交流耐压电压29.96kV时间 60 秒打印退出图19交流试验通过如交流耐压试验未通过，会出现报错页面，如图时间设定”功能当菜单项在“时间设定”项时，按“进入”键将进入“时间设定”功能，显示页面如图21所示。 时间设定2015年1月1日00:00选择 修改图21 时间设定按“选择”键可在时间的各参数项间切换；按“修改”键可修改被选中的时间项目的数字，修改完成后按“选择”键保存当前设定时间并返回初页面。时间具有掉电运行功能，无需每次开机都重新设定。5现场使用注意事项1.测试前应保证被试品与高压断开2.测试前将仪器可靠接地3.检查试验接线无误后再开机4.测试时应注意：“高压输出”开关置于“OUT”方可输出高压，测试完毕应将“高压输出”置于“OFF”后，才能进行接换线操作。5.拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除。
