三相变压器直流电阻测试仪厂家供应

云南红河变压器有载开关测试仪提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、云南红河当地具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、云南红河当地输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、云南红河当地中、云南红河当地低绕组的电力变压器（容量、云南红河当地电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线，对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。五、云南红河当地仪器使用方法5.1仪器面板?仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。?上方印有仪器型号和名称。?下方印有仪器生产厂名。（变压器绕组变形测试仪前面板图）?仪器背板上安装有电源插座内藏保险丝。?USB通信端口连接笔记本电脑和无线WIFI天线。?测量信号端口:NBC插座外标颜色与测量电缆外标颜色一致,请对颜色连接。（变压器绕组变形测试仪后面板图）5.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

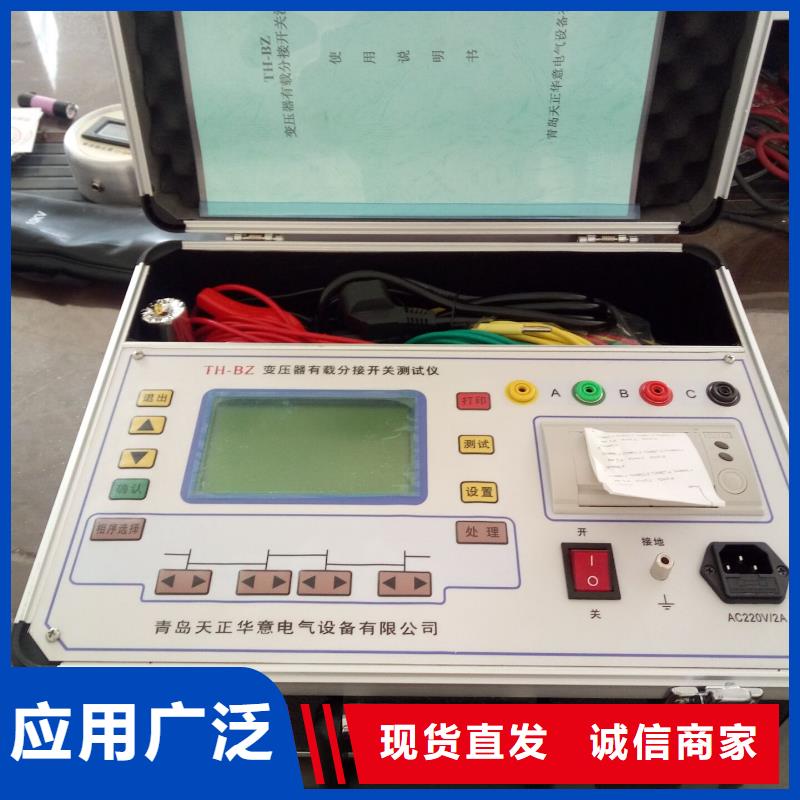

云南红河变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验

云南红河变压器有载开关测试仪放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、云南红河当地操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、云南红河当地绿、云南红河当地红测试钳分别接到调压开关X1（A1）、云南红河当地Y1（B1）、云南红河当地Z1（C1）上，并用短路线分别接到对应的X2（A2）、云南红河当地Y2（B2）、云南红河当地Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、云南红河当地低压侧）分别三相短路接地。将测试钳黄、云南红河当地绿、云南红河当地红、云南红河当地黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、云南红河当地B、云南红河当地C三相和中性点上，然后将测试线另一端黄、云南红河当地绿、云南红河当地红、云南红河当地黑线分别接在仪器的A、云南红河当地B、云南红河当地C、云南红河当地N端子上。（见图3A）图3 （3）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、云南红河当地B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、云南红河当地B相测完以后，可以再把A相当作中性点，测量B、云南红河当地C相，或者把B相当作中性点，测量A、云南红河当地C相。其接线方法和数据分析均相同。
