以下是:变频串联谐振耐压装置高压开关特性校准装置打造好品质的图文介绍

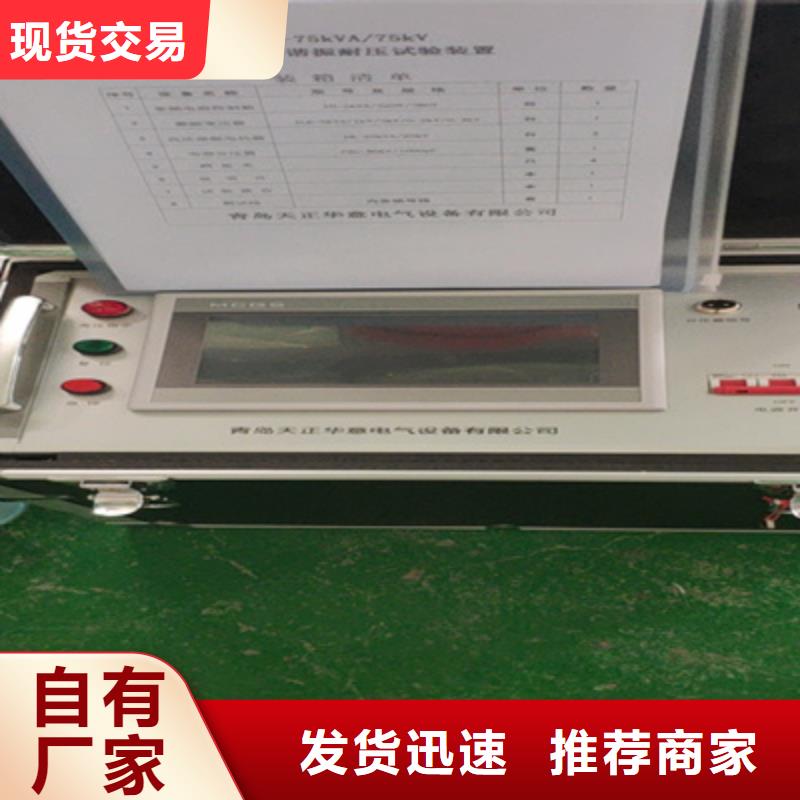

变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg
变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用（一）交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km，试验电压为22kV，试验频率为30Hz～300Hz（1）电缆长度： 1.5km 截面积： 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被试电容量时的试验电流：37×6.28×0.555×10-6×22×103＝2.8A。⑶选择设备：5kW变频控制源； 25kV/1A电抗器3台并联； 5kVA（1.2kV/3A）励磁变； 75kV分压器；试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源：将单相220V或三相380V直接与变频电源的“输入”连接，当电源为380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。
变频串联谐振耐压装置 主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、整个装置单件重量很轻，便于现场使用。3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
变频串联谐振耐压装置高压谐振电抗器 DK-54kVA/27kV 10台7.3.1 技术参数7.3.1.1 额定工作电压27kV（有效值）7.3.1.2 额定工作电流2A（有效值）7.3.1.3 额定容量 54kVA7.3.1.4 额定电感量： 63H7.3.1.5工作频率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/台7.3.2 性能特点7.3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器规范要求。7.3.2.2 电抗器为便携式，体积小，重量轻。7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强稳定性。7.4 电容分压器 FC-270kV/500p1套7.4.1 技术参数7.4.1.1 工作方式： 纯电容式7.4.1.2 额定电压70kV有效值7.4.1.3 额定电容量500pF 7.4.1.4 工作频率0～300Hz7.4.1.5 测量误差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2节)7.4.2 性能特点7.4.2.1 额定电压下可连续运行1小时。7.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.157.4.2.4 分压比误差：有效值时≤1.0％，7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
