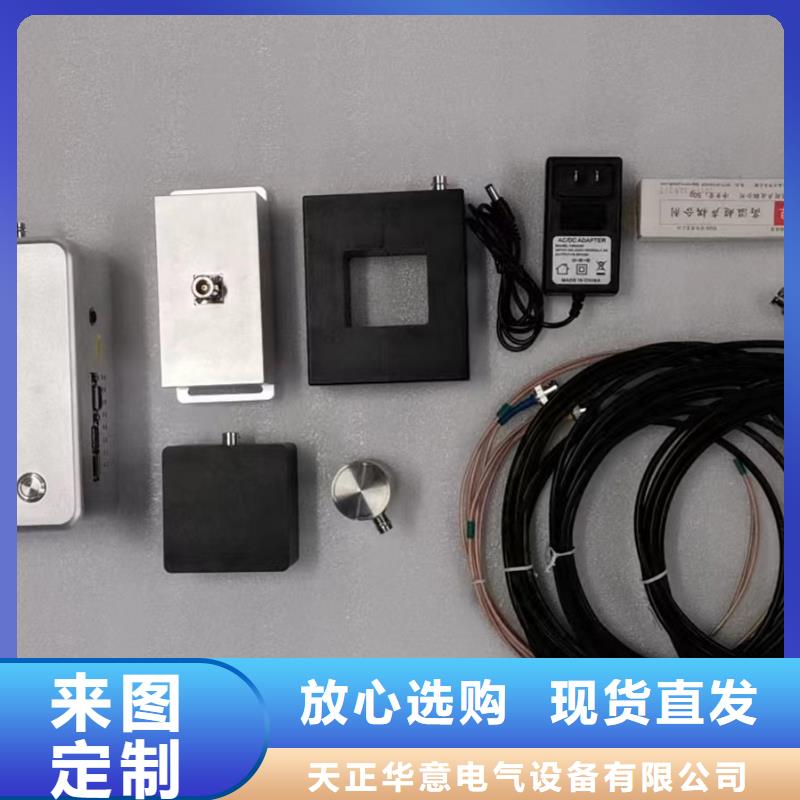

山东东营手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。
