【超低频高压发生器】,录波分析仪源头把关放心选购
2025-05-28 19:25:29 ip归属地:德州,天气:晴,温度:16-32 浏览次数:40 作者: 天正华意电气设备(德州市分公司)
以下是:【超低频高压发生器】,录波分析仪源头把关放心选购的产品参数
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度450
以下是:【超低频高压发生器】,录波分析仪源头把关放心选购的图文视频
【超低频高压发生器】,录波分析仪源头把关放心选购
  • 【超低频高压发生器】,录波分析仪源头把关放心选购
  • 【超低频高压发生器】,录波分析仪源头把关放心选购
  • 【超低频高压发生器】,录波分析仪源头把关放心选购
  • 【超低频高压发生器】,录波分析仪源头把关放心选购
  • 【超低频高压发生器】,录波分析仪源头把关放心选购

【导语】:选购【超低频高压发生器】,录波分析仪源头把关放心选购来山东省德州市找天正华意电气设备(德州市分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:杨经理-18762195566,{QQ:805146545},地址:[平度市平安路2号]。 山东省,德州市 2022年,德州市地区生产总值为3633.1亿元,比上年增长4.4%。

【全新视界!】【超低频高压发生器】,录波分析仪源头把关放心选购产品视频,带你领略产品新风尚!


以下是:【超低频高压发生器】,录波分析仪源头把关放心选购的图文介绍

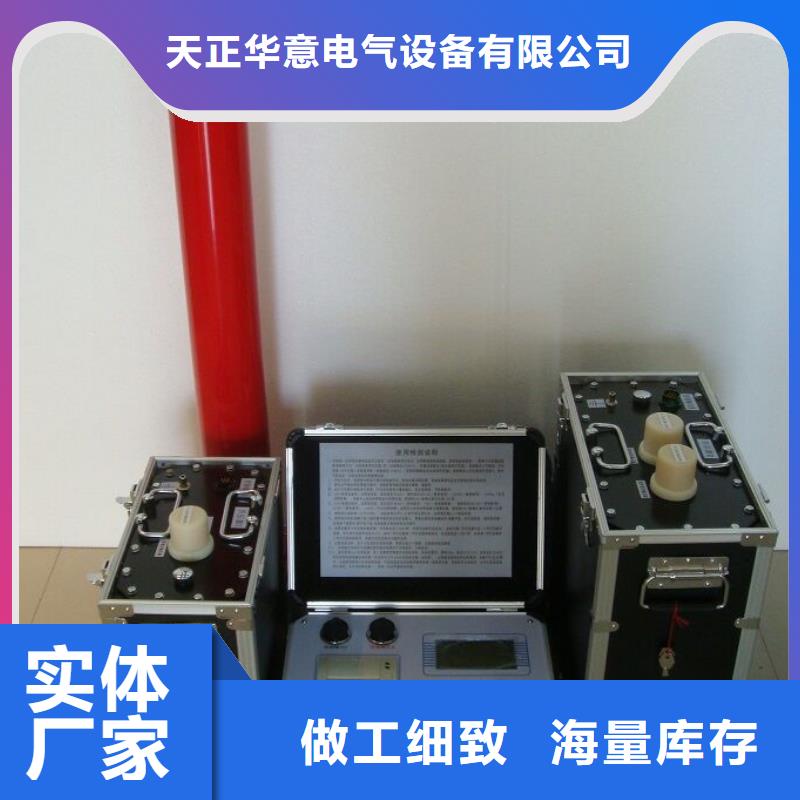

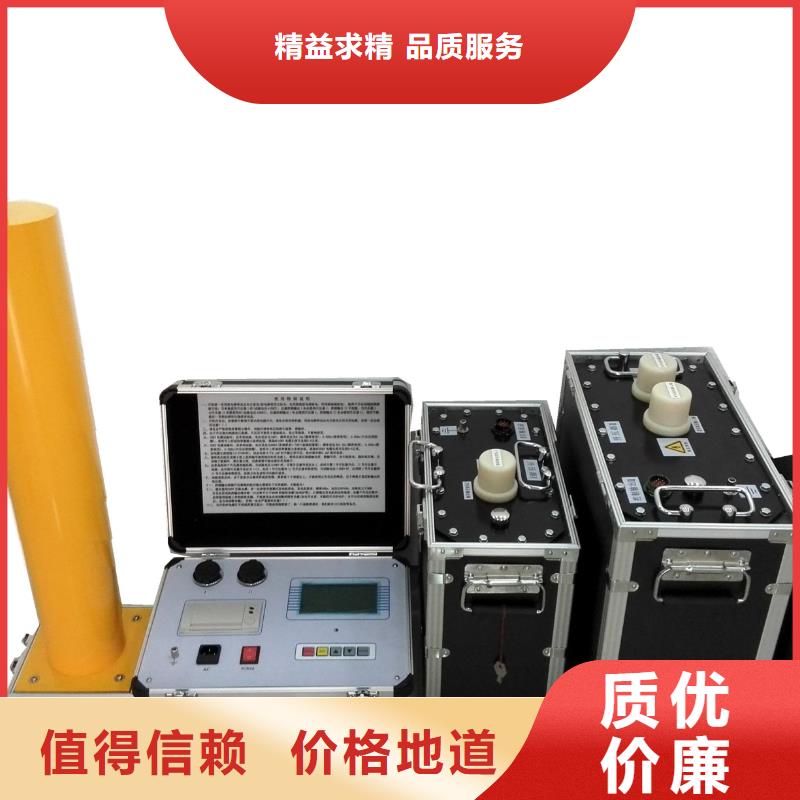

超低频高压发生器 35KV电缆试验时,应单相试验,电压设定为60KV(常规要求)-78KV(按规程需要),频率设定为0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢,10~40分钟,适合10公里以上电缆),说明书上所说的带载能力是理论值,现场时35KV电缆长度可达到3-15公里。八、如电缆长度较短(小于300米),试品电容小于0.05μF时不能正常升压,此时请并联高压电容。九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上,要保证高压线接触良好, 接触不好,会引起放电,烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。十、如果是配两个升压器的超低频:当试验电压≤30KV时,可将升压器号设定为I,此时只需I号升压器升压,II号升压器不连接,也可将升压器号设定为I+II,此时I号升压器和II号升压器串联使用;当试验电压>30KV时,必须将I号升压器和II号升压器串联使用,连接方法见说明书内操作说明。当输出电压≥70KV时,请将高压电缆悬空!十一、控制输出线接升压器端的航空插头需要往下压再旋转,才能拔出!十二、建议使用220V(110V)交流电源。若一定要使用发电机供电,由于0.1Hz超低频是根据电源输入频率来调制的,对发电机输出频率有较高的要求,要求是:频率50Hz±0.1HZ(60Hz±0.1HZ),电压220V±5%(110V±5%),功率大于8KW,特别要求发电机输出频率稳定(普通发电机必须要接入10KVA(I)、20KVA(I+II)的变频电源或使用数码变频发电机),否则一定会严重损坏仪器,不能正常升压!!!十三、当开机时电源灯不亮或屏幕无显示,可能是保险管烧了,换1只保险管就好,我们配有10只保险管备用。十四、如果需要长期工作(连续工作时间超过20分钟),使用前请将注油孔打开,试验完毕后,扭紧注油孔。十五、屏幕主菜单右下方有电压输入频率显示,电压输入频率要求为50Hz±1%,超过这个范围时,说明输入电压频率不稳定,不能升压,此时升压一定会损坏设备!警告:在做电缆耐压试验时,必须将芯线和绝缘层物理上分离,不能用其它物品覆盖在其上面,否则会引起高压放电,损坏仪器!!!

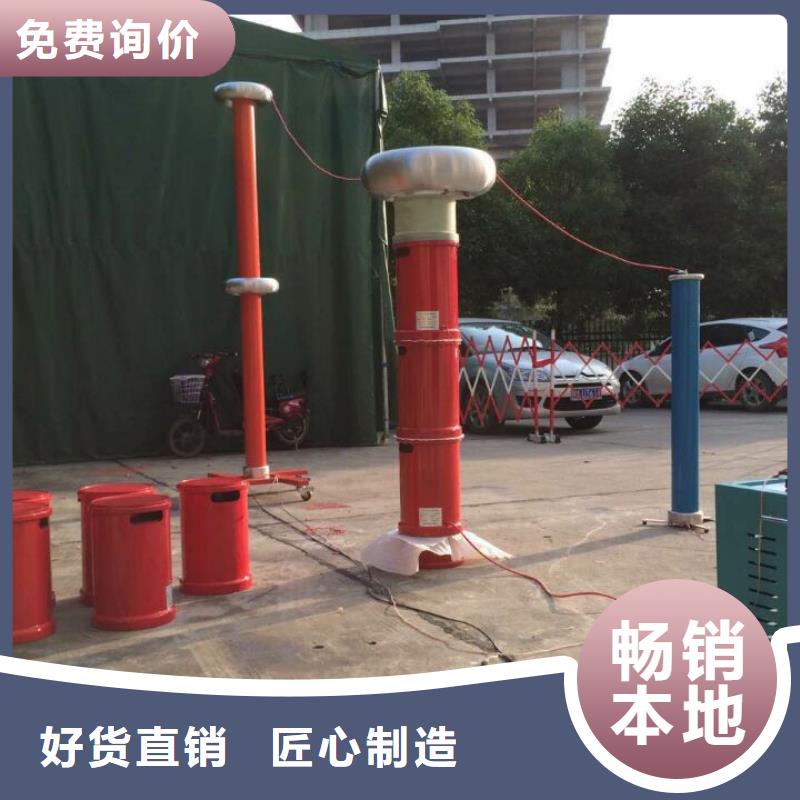

天正华意电气设备(德州市分公司) 工频交流耐压试验装置产品自推出市场以来,其可靠的性能、人性化的设计、合理的价格、完善的售后服务为公司树立企业形象、开展业务奠定了良好的市场基础。吸引了众多客户青睐的目光, 工频交流耐压试验装置得到了广大客户的一致认可。




超低频高压发生器 自动升压自检成功后,仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中,按停机键,仪器将切断电压输出,回到开始画面。当升压值接近设定值时出现图6图6此时按“上下”键,微调电压,按“确定”键,出现图7,仪器开始计时,计时结束后自动打印试验报告。回到开始画面,放电结束后关机再开始下一次测量。图7★另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现相应的提示界面,放电结束后,再调整限制电压值或限制电流值,再开始下次测量。七、电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 Uo:Uo=10/√3kV所以试验电压峰值为:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、试验时间:3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。




超低频高压发生器升压器号设定:如果使用I号升压器单独升压,升压器号设定为I号(此时试验电压设定≤30KV),如果使用I号升压器和II号升压器串联升压,升压器号设定为I+II号。★频率有四种选择:0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出,进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。★电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出,进行停机操作, 一般情况下电流保护值由系统自动设定。




点击查看天正华意电气设备(德州市分公司)的【产品相册库】以及我们的【产品视频库】

【总结】:今年在山东省德州市购买【超低频高压发生器】,录波分析仪源头把关放心选购有了新选择,天正华意电气设备(德州市分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的【超低频高压发生器】,录波分析仪源头把关放心选购产品。如需购买或咨询,请随时联系我们,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号
