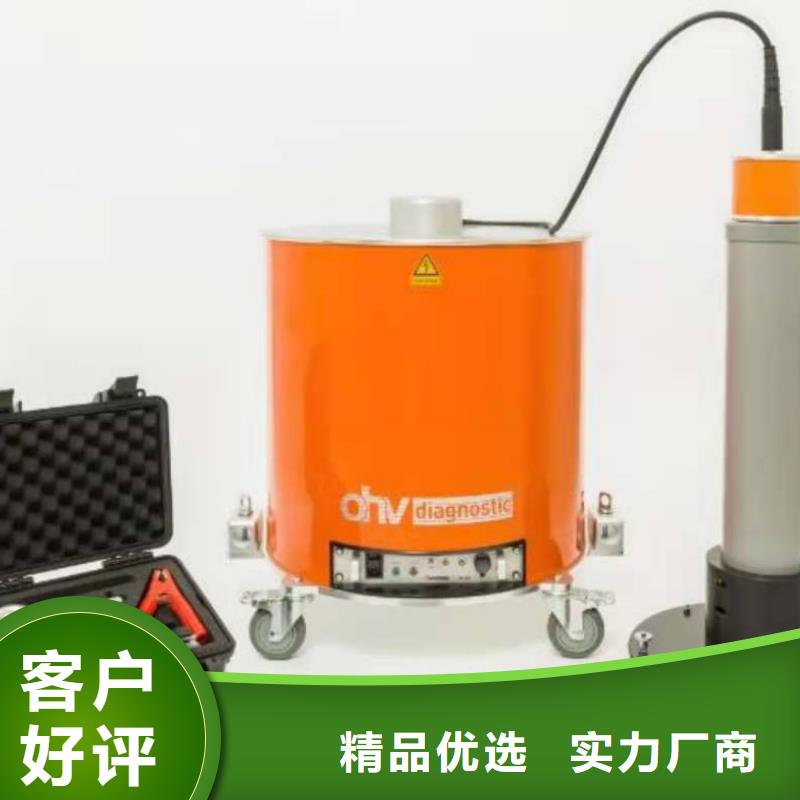

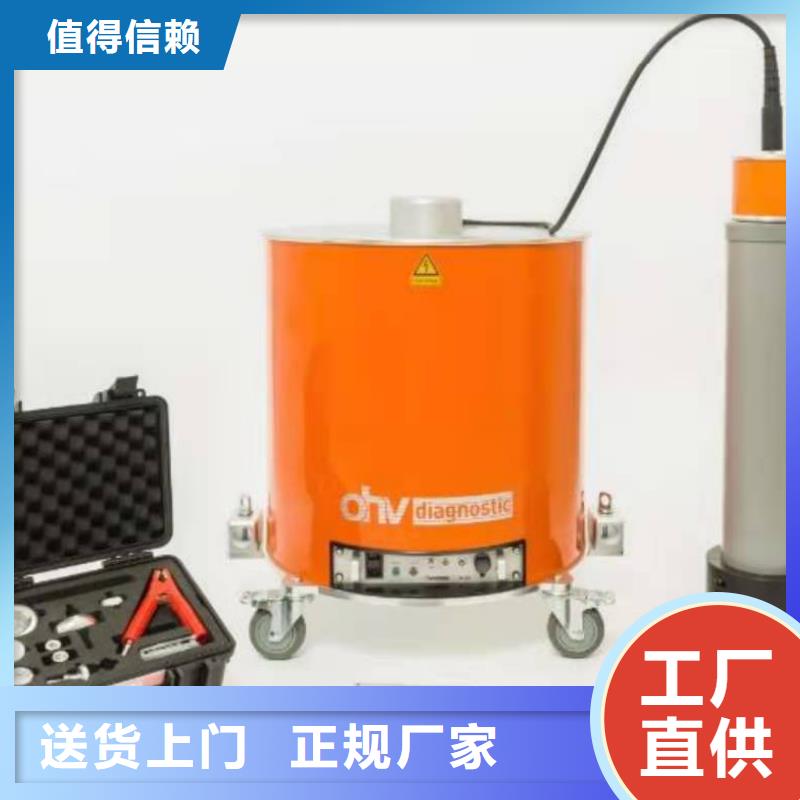

振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。
