试验变压器公司简介：我公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，公司秉承：以诚为本，以质为本的经营理念，所生产的产品一直以的品质和的售后服务而享誉业内。非常感谢贵公司的垂询，以下是根据贵公司现有需求，结合相关规定整理的一份设备方案及报价：主要技术要求（1）、试验台适用于试验电流为交流3200A、直流400A以下的断路器热脱扣性能的测试和整定。试验台提供两路分别可调，彼此独立的交、直流电源，可完成额定电流0-50A单相及额定值0-240A三相断路器的性能测试，可检测断路器1-7倍额定电流下的动作时间值，试验电流可任意调节，具有自动断电保护功能（2）电源输入：AC380V±5％ 50Hz 30kVA（3）测试方式：手动接线，单极测试，对3P断路器需3级依次测试，（4）测试参数：A、交流测试：断路器额定电流AC（1?2）倍延时过载测试，单相AC（1?600）A/（0?4）V，单次测试电流持续输出时间≧30分钟，电流分辨率0.1A 输出精度1％，时间分辨率1秒断路器额定电流AC 所有电气采集参数均为实时抓取，根据预设测试范围自动判断结果，自动生成数据表，连接打印机后手动选择打印（设备中含打印机）（5）、控制与显示：试验台采用工控机（讯研）、显示器(AOC 21寸）控制、PLC、电子式恒流电源综合控制，可测试断路器的脱扣时间、脱扣电流、接触电阻，具有试验数据采集、显示、储存、查询、统计、打印功能。（6）、所有测试电流引出排位置安装防护门，与测试流程连锁控制，安装试验状态指示灯、醒目的提示标识，设备带有完善的漏电保护装置，有可靠的过流、过压、短路保护。（7）、所有大电流以铜排形式引出，配连接导线及被测品接入紫铜端子1套，（8）、试验台出厂时提供有我方公司内部检验报告（该报告仅用于我方出厂检验及需方参考），需方后期使用时如需对设备进行定期检验，需采用相关专用测量仪器检验进行实测，我方提供测量方式文字方案

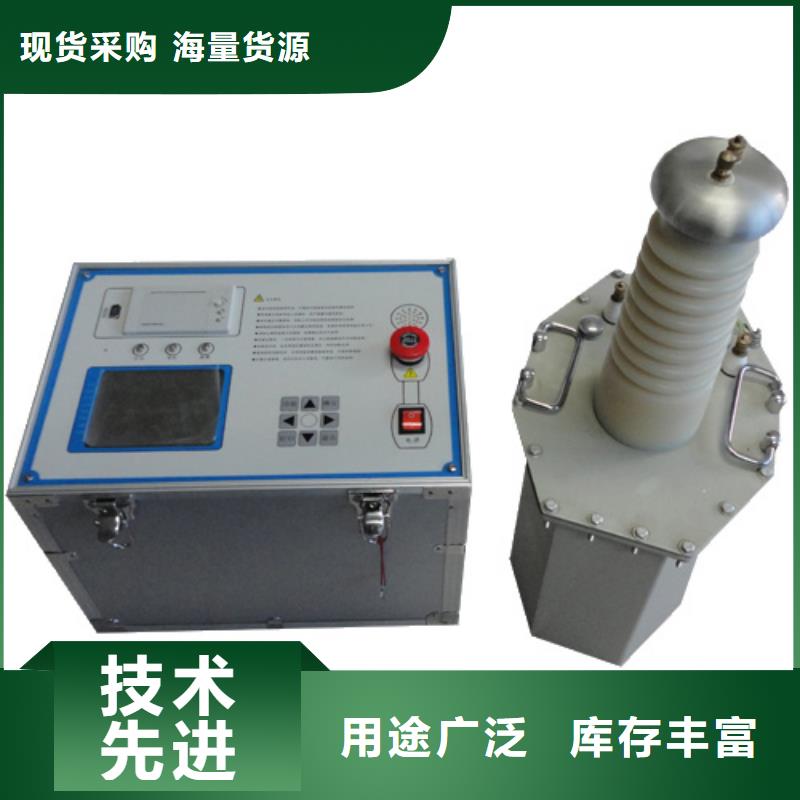

试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。
