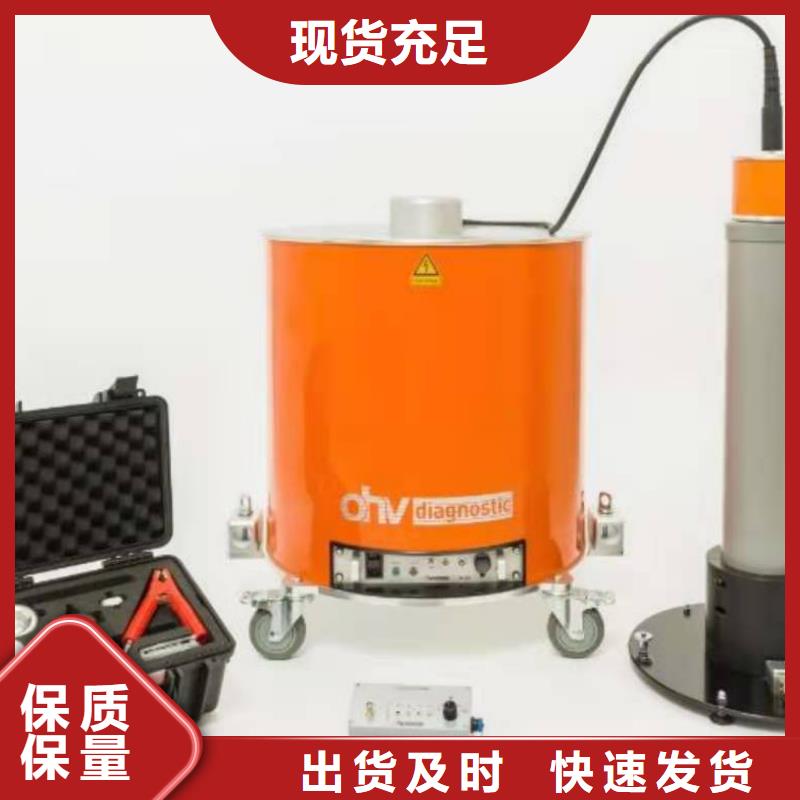

变频串联谐振耐压装置配电自动化终端测试仪精工打造

安徽亳州变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094　《电力变压器》GB50150-2016　《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900　《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。

安徽亳州变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
