变压器有载开关测试仪工频交流耐压试验装置产品细节
更新时间：2025-12-09 21:05:39 ip归属地：滨州，天气：晴转多云，温度：0-14 浏览次数:37 公司名称： 天正华意电气设备(滨州市分公司)
以下是:山东省滨州市变压器有载开关测试仪工频交流耐压试验装置产品细节的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 100 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.2 |
| 是否厂家 | 是 |
| 产品材质 | 电气 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气 |
| 是否进口 | 不 |
| 质量认证 | 9001 |
| 产品功率 | 5 |
| 工作温度 | 45 |
| 范围 | 变压器有载开关测试仪工频交流耐压试验装置供应范围覆盖山东省、枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 滨城区、惠民县、阳信县、无棣县、沾化区、博兴县、邹平市等区域。 |
以下是:山东省滨州市变压器有载开关测试仪工频交流耐压试验装置产品细节的图文视频
【天正华意】持续拓展产品矩阵，现有沾化蓄电池测试仪、博兴直流电阻测试仪、济宁变频串联谐振耐压试验装置、东营蓄电池测试仪等，满足不同场景需求。变压器有载开关测试仪工频交流耐压试验装置产品细节,天正华意电气设备(滨州市分公司)为您提供变压器有载开关测试仪工频交流耐压试验装置产品细节的资讯,联系人:杨经理,电话:【0527-88266222】、【0527-88266222】。 山东省,滨州市 滨州市历史悠久，后周显德三年（956年），置滨州。2000年，撤地设市。滨州市是黄河文化和齐文化的发祥地之一，是渤海革命老区中心区、渤海区党委驻地。滨州依河傍海，是连接苏、鲁、京、津的重要通道，是交通运输的枢纽城市之一，是山东省的北大门，境域横跨黄河两岸，北观沧海，南揽群岳，境内有杜受田故居、鹤伴山森林公园、孙武古城旅游区、黄河三角洲生态文化旅游岛、沾化冬枣生态旅游区、打渔张森林公园等4A级景区，是交通运输主枢纽城市，连接苏、鲁、京、津的重要通道，长深、荣乌、青银、滨德、济滨东、秦滨等高速和穿越境内的205、220国道构成高等级公路框架，德龙烟客运铁路、胶济铁路、济青高铁、京沪高铁东线、济滨东城际铁路构成“三纵两横一城际”的铁路网。
我们的现场实拍视频将带您走进变压器有载开关测试仪工频交流耐压试验装置产品细节产品的世界，产品视频细节之美一览无余！
以下是:山东滨州变压器有载开关测试仪工频交流耐压试验装置产品细节的图文介绍

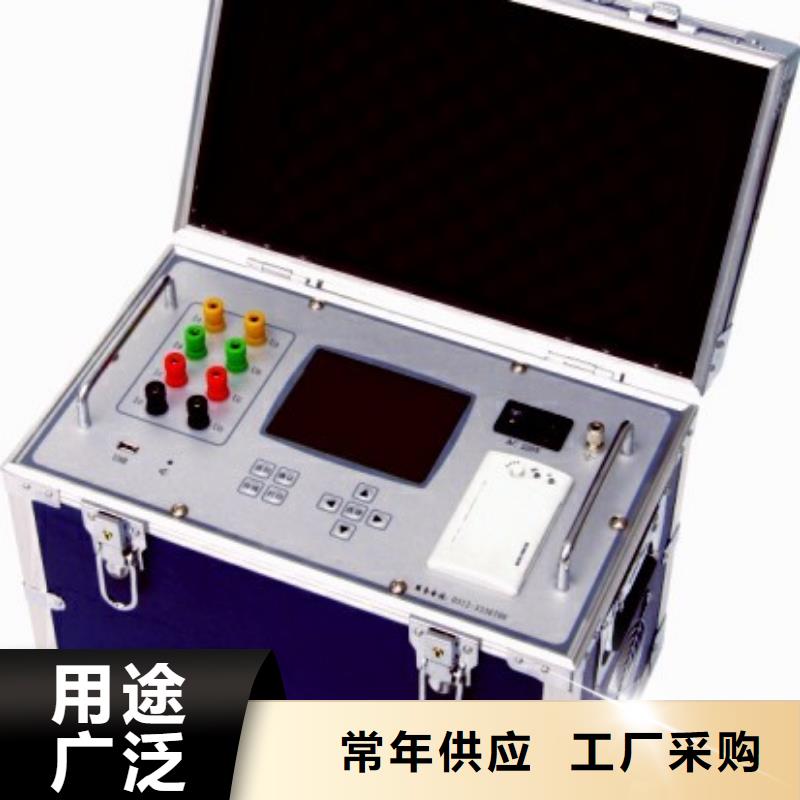

山东滨州变压器有载开关测试仪结构及面板说明:整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、山东滨州同城防电磁干扰特性。仪器的操作面板如图1所示1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、山东滨州同城测量结果、山东滨州同城参数设置、山东滨州同城故障指示、山东滨州同城波形曲线等。3．键盘:仪器设功能键9个，即打印、山东滨州同城测试、山东滨州同城处理、山东滨州同城设置、山东滨州同城确认、山东滨州同城上移、山东滨州同城下移、山东滨州同城退出、山东滨州同城相序选择。还有四组光标移动键。四、山东滨州同城操作指南：（一）接线1、山东滨州同城带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图 吊芯测量接线图将仪器内附的4根（红、山东滨州同城绿、山东滨州同城黄、山东滨州同城黑）大线夹取出来，用大线夹夹住变压器高压端子的A、山东滨州同城B、山东滨州同城C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、山东滨州同城B、山东滨州同城C、山东滨州同城O插孔。用小夹子将变压器低压侧的a、山东滨州同城b、山东滨州同城c、山东滨州同城O端子短路接地即可。2、山东滨州同城吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、山东滨州同城绿、山东滨州同城黄、山东滨州同城黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。
山东滨州变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验
天正华意电气设备(滨州市分公司)以“质量放心，客户至上、交货及时， 工频交流耐压试验装置价格合理，服务周到”为宗旨为广大客户提供 工频交流耐压试验装置产品及服务，本着诚信经营的原则，赢得了广大新老客户的好评。多年来，我们凭借科学的管理和严格的检验制度，确保 工频交流耐压试验装置产品的质量，与各地多家客商建立了稳固的供货关系，欢迎广大客户来电咨询与参观。
山东滨州变压器有载开关测试仪放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、山东滨州当地操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、山东滨州当地绿、山东滨州当地红测试钳分别接到调压开关X1（A1）、山东滨州当地Y1（B1）、山东滨州当地Z1（C1）上，并用短路线分别接到对应的X2（A2）、山东滨州当地Y2（B2）、山东滨州当地Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、山东滨州当地低压侧）分别三相短路接地。将测试钳黄、山东滨州当地绿、山东滨州当地红、山东滨州当地黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、山东滨州当地B、山东滨州当地C三相和中性点上，然后将测试线另一端黄、山东滨州当地绿、山东滨州当地红、山东滨州当地黑线分别接在仪器的A、山东滨州当地B、山东滨州当地C、山东滨州当地N端子上。（见图3A）图3 （3）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、山东滨州当地B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、山东滨州当地B相测完以后，可以再把A相当作中性点，测量B、山东滨州当地C相，或者把B相当作中性点，测量A、山东滨州当地C相。其接线方法和数据分析均相同。
