山东滨州模拟断路器在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用模拟断路器装置测试四方CSL-101B的距离保护整组试验（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。3、举例说明 模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。保修条件本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

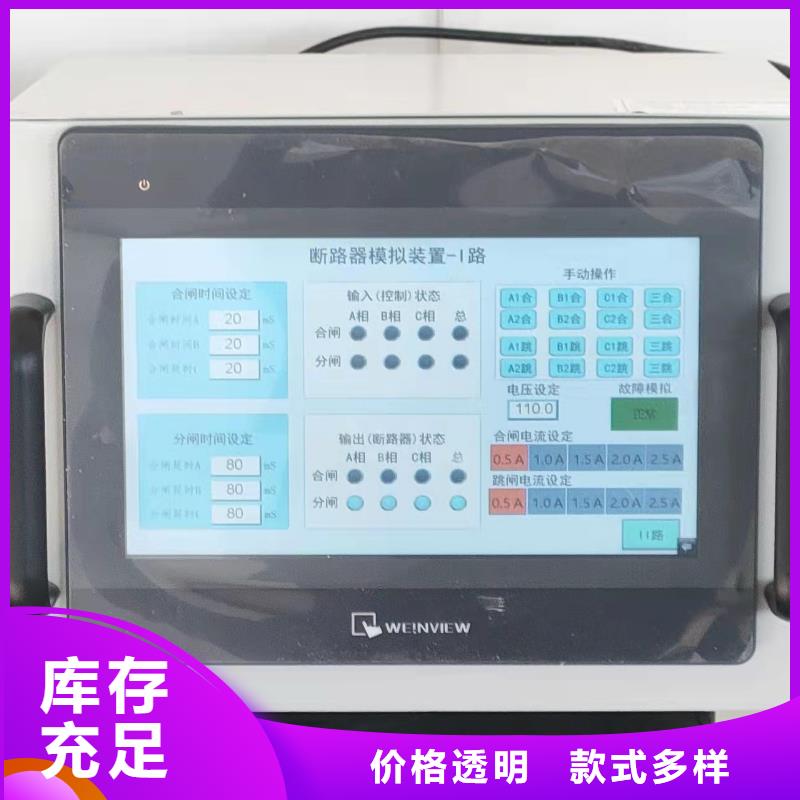

山东滨州模拟断路器智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用10吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。二．性能特点1．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。2．本模拟断路器采用低能耗设计，内置大容量锂电池（选配），在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。
