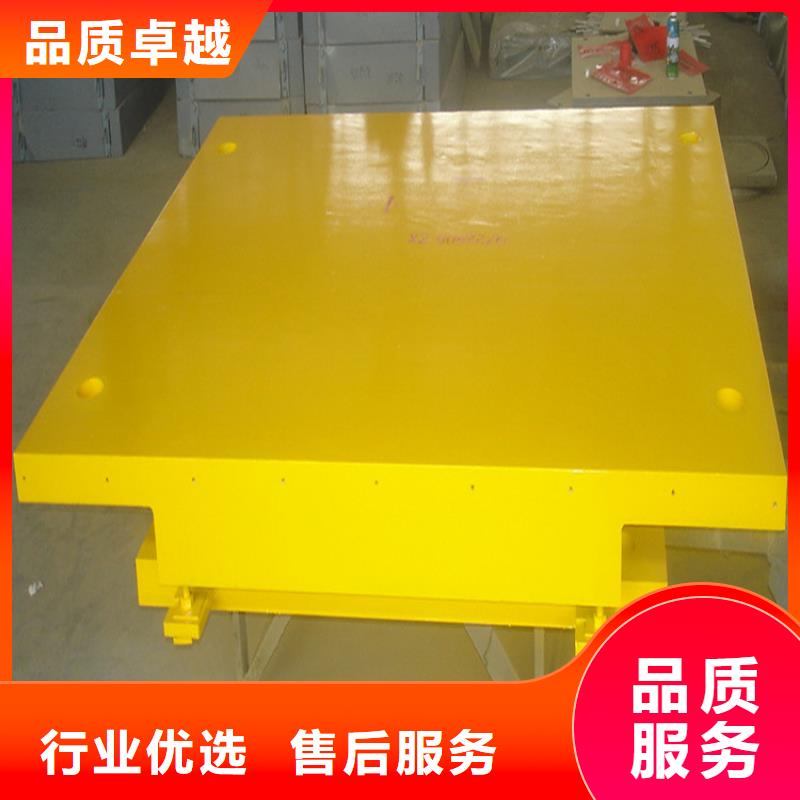

以下是:球铰支座专业设计的图文介绍


桁架固定球铰支座各向转动性能一致,适用于桁架,连廊,天桥,膜结构,等钢结构建筑以及宽桥、曲线桥等桥梁建筑中;支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响,特别适用于低温地区。桁架固定球铰支座具有万向转动、万向承载、抗拔、抗拉、抗震、隔震消能等优点1桁架固定球铰支座通过球面传力、不出现力的缩颈现象,作用在建筑上的反力比较均匀,固定球铰支座适用温度范围a.常温型支座:适用于-25℃~+60℃;b.耐寒型支座:适用于-40℃~+40℃,代号为F。固定滑动球型钢支座支座设计转角分为0.01、0.015和0.02rad,根据需要可增大设计.竖向承载力1000-20000KN共分16级,支座可承受的水平承载力为竖向的10%摩擦系数:常温型μ≤0.03耐寒型μ≤0.05支座设计位移量:顺向:±50、±100、±150mm横向:±20mm设计位移量根据工程需要可进行变更设计。



球铰支座分为固定型,单向位移型和双向位移型三种形式。球铰支座是水平支座。在作业过程中,顶板位移箱和底板位移箱水平放置,其效果是铰接上下构件,开释钢结构主体的内应力。网架球形钢支座建筑工程中常用的抗震支座包括固定支座、单向活动支座、双向活动支座三种型式,每种形式都有其独特的作用和性能,该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。 多向球铰支座选用防老化橡胶传递力,不只起到减振的效果,同时能满意弯距发生的转角。可万向承载,即可接受压力,拔力和恣意方向的剪力。可万向滚动,以开释恣意方向的弯距。支座外外表选用耐海洋大气、抗紫外线防腐处理,从而确保了支座在60年内不会影响使用。支座可自适应6‰以内坡度要求;超出6‰的坡度可通过梁底预埋钢板进行设置,或由上支座板按实际加工坡度要求实现。




展望未来,瑞诚工程橡胶(保定市分公司)将本着“以诚信为根本、以客户为中心”的现代营销理念,不断 板式橡胶支座产品质量,不断完善服务体系,源源不断地为广大消费者创造高品质、次、高价值的 板式橡胶支座精品!




某一工程所用大转角网架球铰支座为例,对照普通球铰支座,对其性能、结构设计、计算方法进行分析。对所研究的球铰支座的性能要求承载能力N=10000kN抗拉能力F=2000kN抗剪能力H=3000kN转角θ=0.05rad转动中心设定在O点处(见图1)。工况分析球铰支座在服役期间可能出现的工况:1.球铰支座在承受压力的同时发生转动;2.球铰支座在承受拉力的同时发生转动;3.球铰支座在承受压力的同时承受剪力和转动;4.球铰支座在承受拉力的同时承受剪力和转动;以上4种工况中较不利的工况是较后一种。
以下即按这种工况进行球铰支座的结构设计和计算。球铰支座球铰支座结构设计和传力路径考虑到对球铰支座有大转角的要求和有设定的转动中心的要求,采用球面传力的大转角网架球铰支座方案,结合转动中心和转角确定传力球面的球心,以适应工程要求。球铰支座传力路径:上部结构将荷载传给上支座板,然后依次通过不锈钢板、平面耐磨板、球冠板、球面耐磨板和下支座板传递给下部结构。
球铰支座大转角网架球铰支座与普通球铰支座结构、性能对照当球铰支座转动后,球铰支座承受拉力的两个作用面——上支座板的A面和下支座板的B面之间夹角为0.05rad,支座承受水平力的两个作用面——上支座板的C面和下支座板的D面之间夹角也为0.05rad,在这种情况下,球铰支座承受拉力和剪力时皆为线传力。
甚至造成点传力。特别是在承受拉力时,受力点偏向一侧,破坏了均衡受力状况,很可能造成构件破坏。且如果先有了拉力、剪力,又需支座转动,支座先在拉力、剪力作用下,作用面(都是平面)贴合,支座就再也转不动了,转角释放不了,有害力矩也释放不了。球铰支座大转角网架球铰支座以O点为转动中心转动0.05rad且承受拉力、水平剪力时的状况。
可以看出当球铰支座转动后,球铰支座承受拉力的两个作用面(见G处、H处)仍为球面结合,支座承受水平力的两个作用面(见G处、H处)也仍为球面结合,在这种情况下,支座在承受拉力和剪力时皆为球面传力,不存在偏载或应力集中,不破坏原有的传力状况,保证结构,且仍可绕设定的转动中心O转动。
