不要错过我们上传的二次压降负载测试仪配电终端运维测试仪自有生产工厂视频！它将为您提供比图文更直观、更的产品介绍，点击观看，让您轻松了解产品详情。

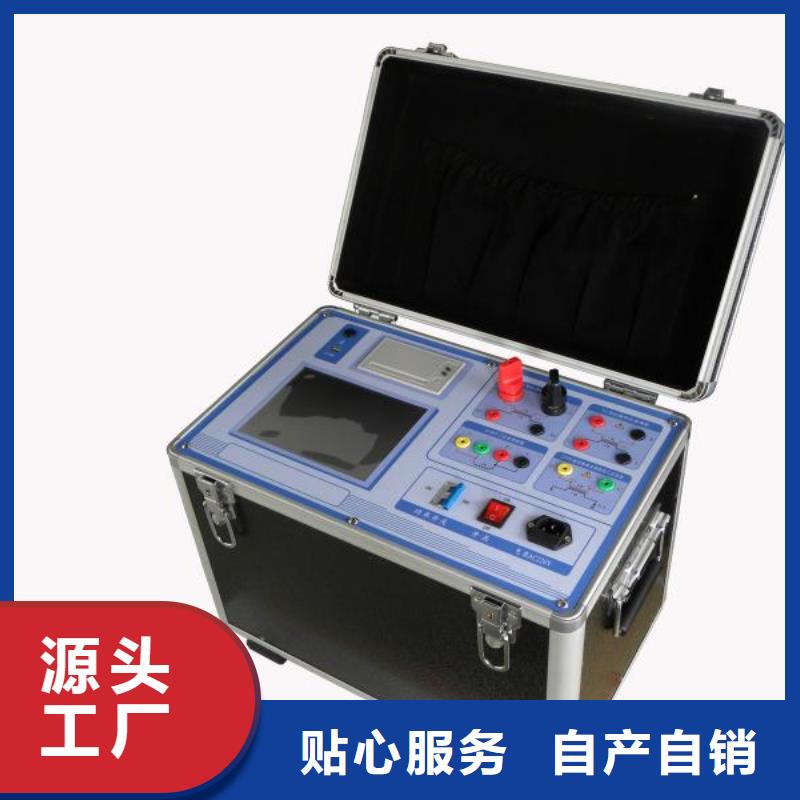

以下是:二次压降负载测试仪配电终端运维测试仪自有生产工厂的图文介绍
二次压降负载测试仪历史记录界面操作：在主界面下，通过”键选择“历史记录”，按“ENTER”键进入该界面如下图所示:在本界面下，通过“键来选择当前记录和翻页。按下F1键，查看当前记录，当前记录分两屏显示，屏显示测试时环境参数，第二屏显示实际的测试结果。界面如下图所示。按下F2键，删除当前记录此时只是在内存中删除了记录，并没有在存储器中完成删除的操作，需要按下“MENU”才真正完成删除的操作。按下F3键，导出数据导出数据是将保存在内部存储器的历史记录，全部保存到SD卡里，以当前时间年月日小时命令的文件里，如当前时间是2016-05-28 09:20:30， 则此时导出文件的名为：.DAT文件。按下F4键，清空记录清空记录是指将保存到内部存储器的所有历史记录删除。它不会删除SD卡里的数据。七、系统设置界面操作：系统设置界面包括了当前时间的设置以及自动关背光时间的设置。通过“←”“→”键选择要更改的项目，然后通过“↑”，“↓”键来完成更改。界面如下图所示：按下F1键，恢复默认的关液晶背光时间按下F2键，保存当前设定的关背光时间按下F3键，保存当前设定的时间按下F4键，返回到主菜单八、二次负荷在线测试1、测量接线3线PT负荷测试接线在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上；用A、C(分别接到测量终端的I1，I3上)两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。接线图如下所示：4线PT负荷测试接线在PT侧进行测试 ，PT侧A、B、C、N相电压线分别接到测量终端的U1，U2，U3，UN端子上；用三把钳形电流互感器分别卡到PT侧各相上
二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。
天正华意电气设备(宣城市分公司)的宗旨是：平等互利，共创双赢，我们的目标是：提供高品质，高服务，坚持客户为主的原则，为广大客户提供 工频交流耐压试验装置服务。本厂有训练有素的员工及管理队伍，有多位 工频交流耐压试验装置工程师，不但确保 工频交流耐压试验装置产品品质。在产品设计、产品制造、工程设计、产品使用、售后服务五个层面解决客户使用流程中所有问题。
