? 江西九江超低频高压发生器自动试验：当“参数配置”设置完成后，点击“返回”退出到主界面。点击“自动试验”，进入“自动试验”界面，显示界面图7所示（图7）点击“开始试验”，系统自动按照预先设定的频率进行升压，并提示“正在升压…”，当接近目标电压时，系统会自动降低升压速度，显示界面如图8 所示。(如有异常情况，请按下 “紧急停机”按钮）（图8）达到目标电压后开始计时，并提示“耐压计时中…”显示界面如图 9所示。(如有异常情况，请按下 “紧急停机”按钮）（图9）当计时到设置的耐压时间时，系统自动降压，左下角提示“正在降压…”，显示界面如图10所示。(如有异常情况，请按下“紧急停机”按钮）（图10）当U输出电压降至0时，左下角提示“试验完成”， 显示界面如图11所示（图11）此时可以点击“保存”按钮，显示界面如图 12所示。输入所要保存的试验编号。然后点击“确定”进行保存，或者点击“取消”，放弃保存。（图12）若点击“确定”，可以对数据进行保存并进入到保存数据预览界面如图13所示。（打印功能为选配）（图13）手动试验：当“试验参数”设置完成后，返回到主界面，点击“手动试验”，进入“手动试验”界面，显示界面如图14所示点击“开始试验”，仪器就会按照预先设定的频率进行输出，并提示“试验进行中…”显示界面如图15所示。（图15）此时可以选择合适的步进电压并点击“升电压”进行升压，当接近目标电压时，可以改变步进电压大小进行升压或者降压来达到目标电压， 显示界面如图16所示。（图16）当电压升到设置的耐压值时，“开始计时”按钮由灰色变为状态，此时可以点击该按钮进行计时，显示界面如图18所示。（图18）当“耐压时间”计时停止后，点击“降压停机”，系统自动降压，显示界面如图19所示。（图19）试验完成后如果需要保存数据，点击“保存”，来进行数据保存如图20所示。（图20）此时点击“确定”，对数据进行保存并进入预览界面如图21所示，点击“返回”退出不进行保存。（打印功能为选配）（图21）如果在整个试验过程中遇到紧急情况，请按下 “紧急停机”按钮！系统会立刻停止输出并进行归零。数据查询：降压后返回主界面点击“数据查询”； 显示界面如图18所示。

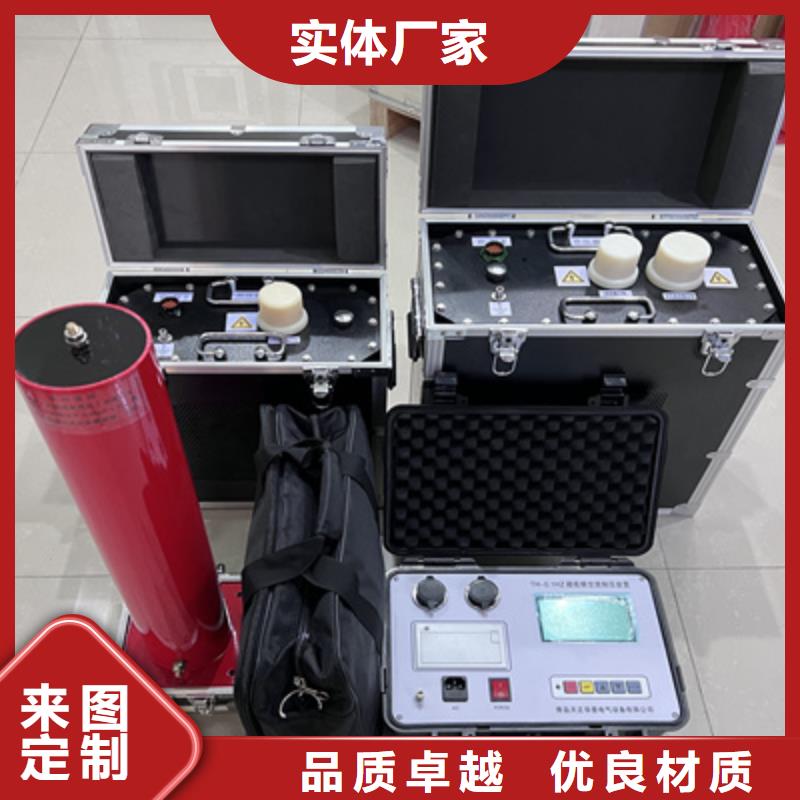

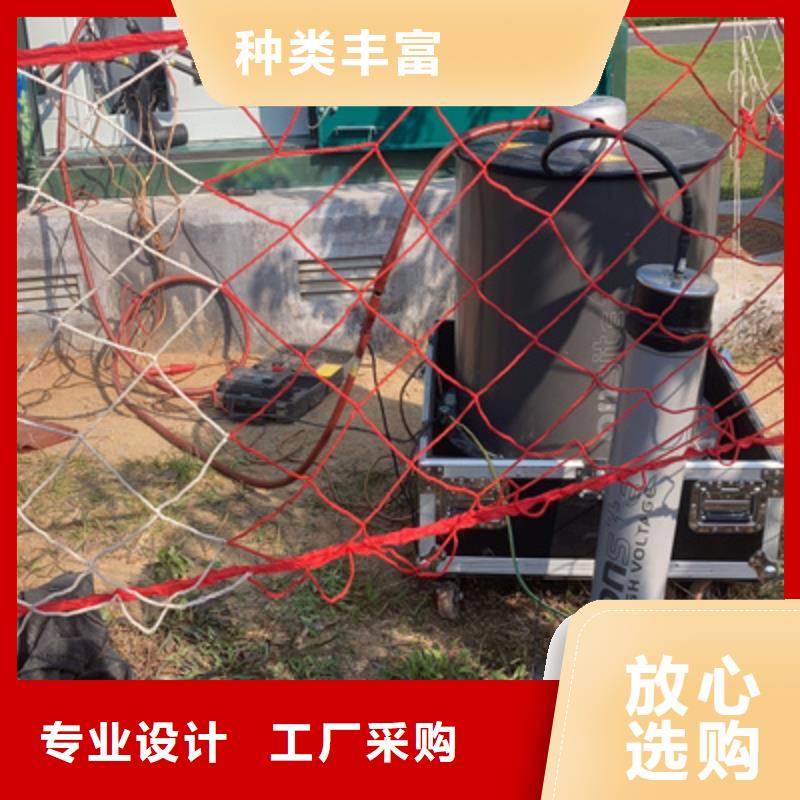

江西九江超低频高压发生器 试品电流的估算方法：计算公式：　Ｉ＝２πfＣＵ二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。三、产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
