以下是:江苏淮安变压器容量特性测试仪-【直流高压发生器】拥有多家成功案例的图文介绍
江苏淮安变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算,计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。
江苏淮安变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。
江苏淮安变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为：?容量测试：用来测量变压器的容量值。?参数设置：用来对变压器空负载试验的必要的参数进行设置。?有源负载：用仪器内部电源来进行变压器的短路试验，无需其他辅助设备。?单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。?三相空载：使用外接的三相电源进行变压器的空载试验。?单相变测试：外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路：使用外接的三相电源进行变压器的短路试验。?结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。?谐波分析：用来检测试验电源的谐波含量。

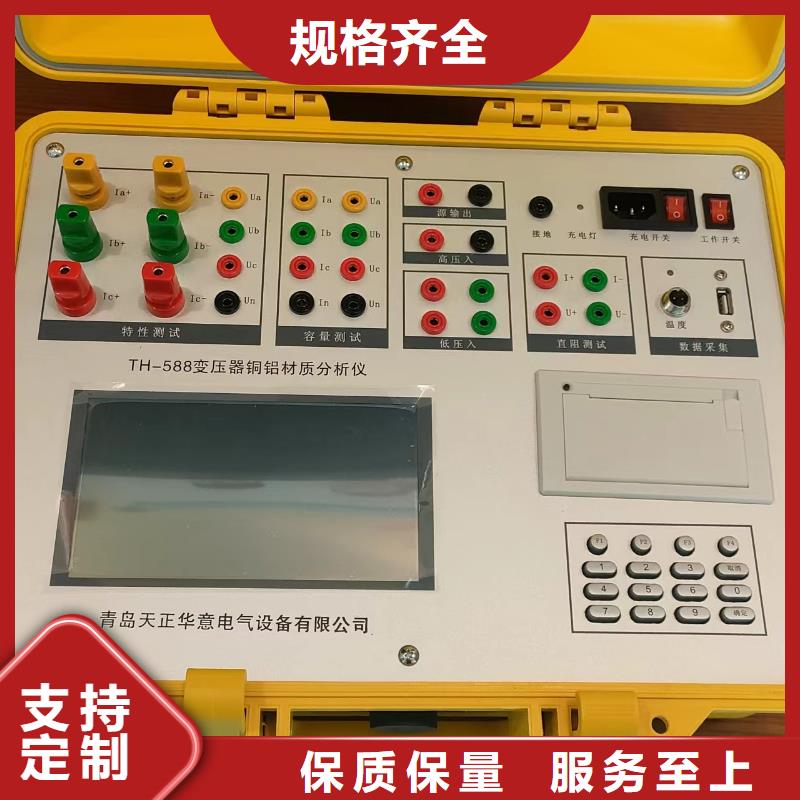

江苏淮安变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。
天正华意电气设备(淮安市分公司)现在将以客户为关注焦点，坚持“以可持续发展为导向，创新求实；以满足 工频交流耐压试验装置客户为永远追求，信誉至上”的企业宗旨，开拓创新，在合作中不断进取，与时俱进，加强改进，开创更加辉煌的明天。 经营理念：以人为本，开拓创新，持续改进，追求卓越。 质量方针：弘扬品质精神，构建完善的 工频交流耐压试验装置质量管理体系，把品质战略贯穿于公司工作的各个细节中。
江苏淮安变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单,连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效
